Ý nghĩa của chỉ số điện trở trong mạch điện

Cấu tạo và nguyên lý hoạt động của điện trở

Cấu tạo cơ bản của điện trở

Một điện trở thông thường gồm ba bộ phận chính:

• Lõi điện trở: Là phần tạo ra khả năng cản dòng điện, thường làm từ carbon, màng kim loại hoặc vật liệu có điện trở suất cao.
• Lớp vỏ bảo vệ: Có nhiệm vụ cách điện, chống ẩm và bảo vệ linh kiện khỏi môi trường bên ngoài.
• Chân kết nối: Dùng để nối điện trở với bảng mạch.

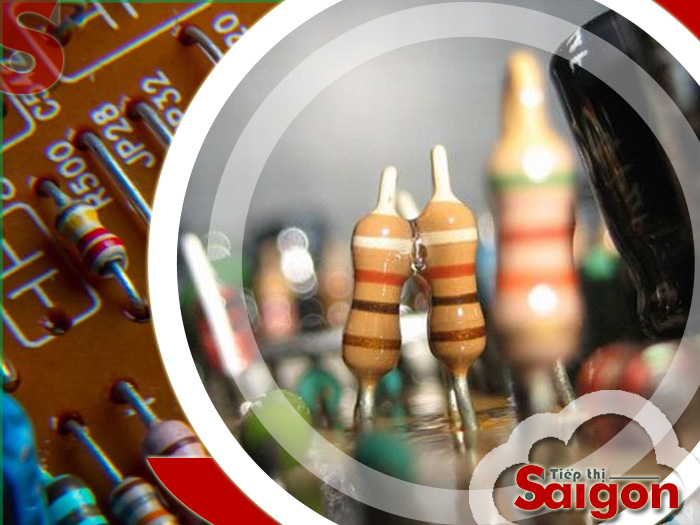

Một số loại điện trở có các vòng màu trên thân linh kiện để thể hiện:

• Giá trị điện trở.
• Hệ số nhân.
• Sai số.
• Một số thông tin kỹ thuật khác.

Nguyên lý hoạt động theo định luật Ohm

Khi có điện áp đặt vào hai đầu điện trở, dòng điện sẽ gặp sự cản trở từ vật liệu bên trong linh kiện.

Quan hệ giữa điện áp, dòng điện và điện trở được thể hiện:

I = U / R

Ví dụ:

Một điện trở 1kΩ được nối với nguồn 5V:

I = 5 / 1000 = 0,005A = 5mA

Điều này có nghĩa dòng điện chạy qua điện trở được giới hạn ở mức khoảng 5mA.

Điện trở không tạo ra năng lượng mà chuyển một phần năng lượng điện thành nhiệt, từ đó kiểm soát dòng điện trong mạch.

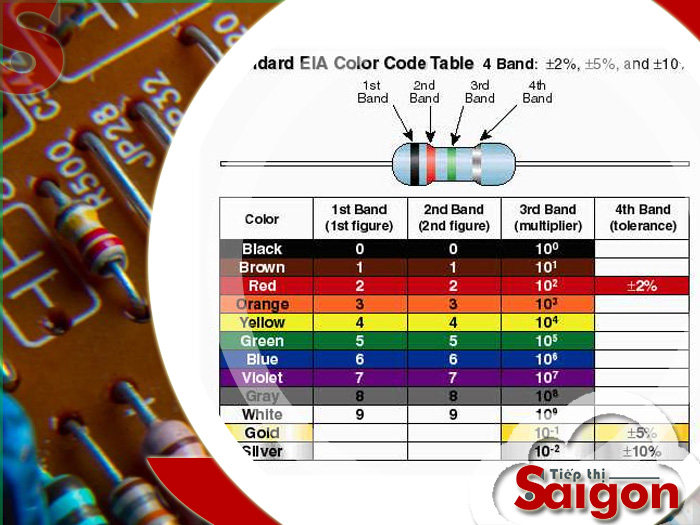

Cách đọc chỉ số điện trở bằng mã màu

Với điện trở dạng cắm truyền thống, giá trị thường được thể hiện bằng các vòng màu trên thân linh kiện.

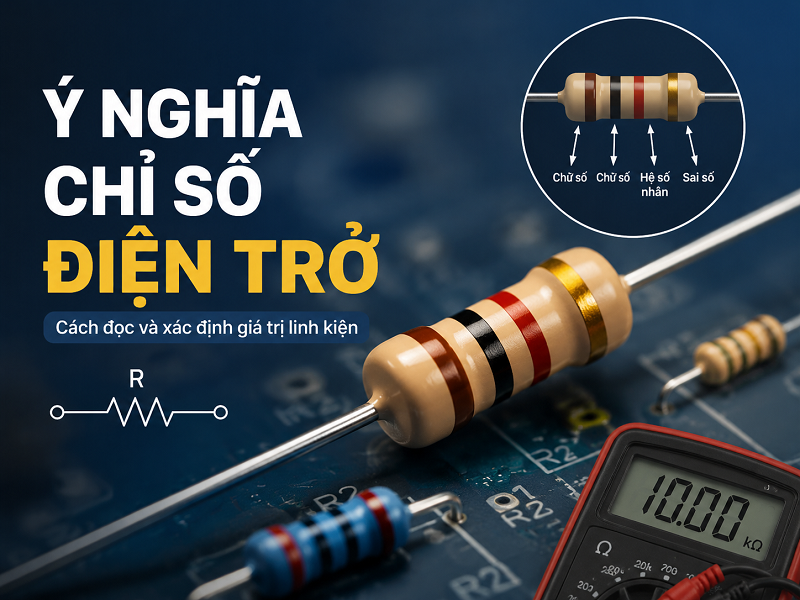

Cách đọc điện trở 4 vòng màu phổ biến:

1. Hai vòng đầu: Biểu thị hai chữ số đầu của giá trị điện trở.
2. Vòng thứ ba: Là hệ số nhân.
3. Vòng thứ tư: Là sai số.

Ví dụ:

Nâu – đen – đỏ – vàng kim

• Nâu = 1.
• Đen = 0.
• Đỏ = nhân 100.
• Vàng kim = sai số ±5%.

Giá trị:

10 × 100 = 1000Ω = 1kΩ ±5%

Một số ví dụ khác:

• Nâu – đen – vàng – vàng kim:
  10 × 10.000 = 100kΩ ±5%
• Nâu – đen – xanh lá – vàng kim:
  10 × 100.000 = 1MΩ ±5%
• Đỏ – đỏ – vàng kim – vàng kim:
  22 × 0,1 = 2,2Ω ±5%

Khi đọc mã màu, cần chú ý vị trí bắt đầu của vòng màu vì một số màu như vàng kim có thể xuất hiện ở nhiều vị trí khác nhau.

Dung sai điện trở có ý nghĩa gì?

Ngoài giá trị danh định, điện trở còn có thông số dung sai thể hiện mức sai lệch cho phép so với giá trị ghi trên linh kiện.

Ví dụ:

Một điện trở:

10kΩ ±5%

có thể có giá trị thực tế trong khoảng:

9,5kΩ đến 10,5kΩ

Cách tính:

• Độ lệch = 10.000 × 5% = 500Ω.
• Giới hạn thấp = 10.000 - 500 = 9.500Ω.
• Giới hạn cao = 10.000 500 = 10.500Ω.

Cần phân biệt ba thông số:

• Trị số điện trở: Quyết định mức cản trở dòng điện.
• Dung sai: Quyết định độ chính xác của giá trị.
• Công suất: Quyết định khả năng chịu nhiệt và tản nhiệt.

Dung sai nhỏ không có nghĩa điện trở chịu được công suất lớn hơn.

Các loại điện trở phổ biến

Điện trở cố định

Điện trở cố định có giá trị R không thay đổi trong quá trình sử dụng.

Đây là loại phổ biến nhất trong mạch điện nhờ:

• Độ ổn định cao.
• Giá thành thấp.
• Dễ lựa chọn theo thiết kế.

Ứng dụng:

• Giới hạn dòng.
• Chia áp.
• Ổn định tín hiệu.

Biến trở

Biến trở cho phép thay đổi giá trị điện trở trong một khoảng nhất định.

Ứng dụng thường gặp:

• Điều chỉnh âm lượng.
• Điều chỉnh độ sáng đèn.
• Tinh chỉnh tín hiệu.

Điện trở nhiệt (Thermistor)

Giá trị điện trở thay đổi theo nhiệt độ.

Hai loại phổ biến:

• NTC: Điện trở giảm khi nhiệt độ tăng.
• PTC: Điện trở tăng khi nhiệt độ tăng.

Ứng dụng:

• Đo nhiệt độ.
• Bảo vệ quá nhiệt.
• Kiểm soát nhiệt trong thiết bị.

Quang trở (LDR)

Quang trở thay đổi giá trị theo cường độ ánh sáng.

Ứng dụng:

• Cảm biến ánh sáng.
• Đèn tự động bật/tắt.
• Các mạch điều khiển đơn giản.

So sánh điện trở cố định và biến trở

Việc lựa chọn loại điện trở phụ thuộc vào yêu cầu của mạch. Nếu cần giá trị ổn định, điện trở cố định thường là lựa chọn phù hợp. Nếu cần điều chỉnh trong quá trình vận hành, biến trở sẽ linh hoạt hơn.

Ứng dụng thực tế của chỉ số điện trở

Chỉ số điện trở được sử dụng trong nhiều lĩnh vực:

Trong mạch điện dân dụng

Điện trở giúp:

• Điều chỉnh dòng điện.
• Bảo vệ thiết bị.
• Ổn định hoạt động của linh kiện.

Trong mạch điện tử

Giá trị R được sử dụng để:

• Thiết lập mức tín hiệu.
• Tạo mạch chia áp.
• Kết hợp với tụ điện để lọc tín hiệu.

Trong hệ thống tự động hóa

Điện trở xuất hiện trong:

• Cảm biến.
• Bộ điều khiển.
• Mạch đo lường.

Ví dụ, biến trở có thể được dùng để thay đổi điện áp điều khiển độ sáng đèn hoặc mức tín hiệu đầu vào.

Những sai lầm thường gặp khi chọn điện trở

Nghĩ rằng điện trở càng lớn càng tốt

Điện trở lớn không phải lúc nào cũng tốt.

Nếu R quá lớn:

• Dòng điện có thể quá nhỏ.
• Thiết bị không hoạt động đúng.
• Tín hiệu có thể bị suy giảm.

Nếu R quá nhỏ:

• Dòng điện tăng cao.
• Linh kiện dễ bị quá tải.

Giá trị điện trở cần được tính toán dựa trên yêu cầu thực tế của mạch.

Nhầm giá trị danh định với giá trị thực tế

Một điện trở ghi 1kΩ không nhất thiết luôn đo đúng 1000Ω.

Giá trị thực tế phụ thuộc vào dung sai của linh kiện.

Ví dụ:

Điện trở 1kΩ ±5% có thể dao động trong khoảng:

950Ω đến 1050Ω

Nhầm giữa các loại điện trở

Các loại điện trở có chức năng khác nhau.

Ví dụ:

• Dùng quang trở thay cho biến trở có thể khiến mạch không điều chỉnh đúng.
• Dùng điện trở nhiệt sai mục đích có thể làm hệ thống đo nhiệt độ hoạt động không chính xác.

Vì vậy, ngoài việc đọc đúng chỉ số R, cần hiểu loại điện trở và vai trò của nó trong mạch.

Kết luận

Ý nghĩa của chỉ số điện trở nằm ở khả năng cho biết mức độ cản trở dòng điện và cách linh kiện đó tham gia điều khiển hoạt động của mạch. Giá trị R không chỉ quyết định dòng điện chạy qua mà còn ảnh hưởng đến việc bảo vệ linh kiện, phân chia điện áp và duy trì độ ổn định của hệ thống.

Để sử dụng điện trở đúng cách, cần đọc chính xác giá trị, hiểu dung sai, phân biệt các loại điện trở và lựa chọn thông số phù hợp với yêu cầu thực tế của mạch điện. Khi nắm được những yếu tố này, việc thiết kế, sửa chữa và tối ưu mạch điện sẽ trở nên chính xác và an toàn hơn.
