Điện trở r của dây dẫn biểu thị cho sự cản trở dòng điện ra sao?

Điện trở r của dây dẫn biểu thị cho điều gì?

1. Khái niệm về điện trở r của dây dẫn

Điện trở rrr của dây dẫn là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của vật liệu. Khi có dòng điện chạy qua, các electron trong dây dẫn sẽ tương tác với nguyên tử, gây ra sự mất năng lượng dưới dạng nhiệt. Điện trở càng lớn thì mức độ cản trở dòng điện càng cao, làm giảm cường độ dòng điện qua mạch.

Về bản chất, điện trở của một dây dẫn phụ thuộc vào vật liệu làm dây dẫn, hình dạng hình học và các yếu tố môi trường như nhiệt độ. Các vật liệu như đồng và bạc có điện trở suất thấp, giúp dòng điện di chuyển dễ dàng hơn, trong khi những vật liệu như nichrome hay than chì có điện trở suất cao, làm giảm khả năng dẫn điện.

2. Công thức tính điện trở r và các yếu tố ảnh hưởng

Điện trở của một dây dẫn được tính theo công thức:

r = ρ x (l ÷ A)

Trong đó:

• r là điện trở của dây dẫn (Ω)

• ρ là điện trở suất của vật liệu (Ω.m)

• l là chiều dài của dây dẫn (m)

• A là tiết diện của dây dẫn (m²)

Từ công thức trên, có thể thấy rằng điện trở của một dây dẫn tỉ lệ thuận với chiều dài lll và tỉ lệ nghịch với tiết diện A. Điều này có nghĩa là dây dẫn càng dài, điện trở càng lớn, trong khi dây dẫn có tiết diện càng lớn thì điện trở càng nhỏ.

Ngoài ra, điện trở suất ρ là một đại lượng cố định đối với mỗi loại vật liệu nhưng có thể thay đổi theo nhiệt độ. Trong nhiều trường hợp, điện trở suất của kim loại tăng khi nhiệt độ tăng, dẫn đến sự gia tăng điện trở.

3. Đơn vị đo điện trở và cách xác định

Điện trở được đo bằng đơn vị Ohm (Ω), được đặt theo tên của nhà vật lý Georg Simon Ohm, người đã phát triển định luật Ohm. Một ohm được định nghĩa là điện trở của một dây dẫn khi có hiệu điện thế 1V đặt vào hai đầu, tạo ra dòng điện 1A chạy qua.

Cách xác định điện trở phổ biến nhất là sử dụng định luật Ohm:

R = U ÷ I

Trong đó:

• R là điện trở (Ω)

• U là hiệu điện thế (V)

• I là cường độ dòng điện (A)

Ngoài ra, điện trở có thể được đo trực tiếp bằng vôn kế và ampe kế, hoặc thông qua ohm kế trong đồng hồ vạn năng. Các phương pháp đo này giúp xác định chính xác giá trị điện trở để đánh giá chất lượng dây dẫn và hiệu suất của hệ thống điện.

Điện trở r của dây dẫn ảnh hưởng đến dòng điện như thế nào?

1. Sự cản trở dòng điện trong mạch điện

Điện trở (r) của dây dẫn đóng vai trò quan trọng trong việc điều chỉnh dòng điện chạy qua mạch. Khi có dòng điện đi qua dây dẫn, các electron sẽ va chạm với các nguyên tử của vật liệu dẫn điện, gây ra sự cản trở đối với chuyển động của chúng.

Mức độ cản trở này phụ thuộc vào giá trị điện trở của dây dẫn. Nếu điện trở lớn, các electron gặp nhiều khó khăn hơn khi di chuyển, dẫn đến dòng điện bị giảm đi. Ngược lại, nếu điện trở nhỏ, các electron có thể di chuyển dễ dàng hơn, giúp dòng điện lưu thông tốt hơn.

Hiện tượng này có thể quan sát thấy trong các hệ thống điện tử và mạch điện:

• Dây dẫn có điện trở nhỏ giúp dòng điện truyền tải hiệu quả hơn, giảm tổn hao năng lượng.

• Điện trở cao trong một số linh kiện điện tử được sử dụng để hạn chế dòng điện hoặc tạo ra sự sụt áp cần thiết cho các linh kiện khác.

2. Tác động của điện trở lên hiệu điện thế và cường độ dòng điện

Mối quan hệ giữa điện trở, hiệu điện thế và cường độ dòng điện được mô tả bởi định luật Ohm:

U = I x R

Trong đó:

• U là hiệu điện thế (V)

• I là cường độ dòng điện (A)

• R là điện trở (Ω)

Từ phương trình này có thể thấy:

• Khi điện trở (R) tăng, với một hiệu điện thế cố định, cường độ dòng điện (III) sẽ giảm. Điều này giải thích tại sao các vật liệu có điện trở suất cao (như nhựa hay gốm) không thể dẫn điện tốt như kim loại.

• Nếu một mạch điện yêu cầu một dòng điện cụ thể, việc thay đổi điện trở sẽ ảnh hưởng đến điện áp trên mạch. Ví dụ, trong mạch phân áp, điện trở được sử dụng để điều chỉnh hiệu điện thế cho từng thành phần trong mạch.

Ngoài ra, điện trở cũng có ảnh hưởng đến công suất tiêu thụ của mạch điện, được tính theo công thức:

p = I²R

Điều này có nghĩa là trong các hệ thống điện có điện trở lớn, một phần năng lượng điện sẽ chuyển hóa thành nhiệt năng, có thể gây hao phí năng lượng hoặc cần thiết cho các thiết bị như máy sưởi điện.

3. Ứng dụng của điện trở trong thực tế

Điện trở của dây dẫn không chỉ ảnh hưởng đến hiệu suất truyền tải điện mà còn được sử dụng rộng rãi trong các lĩnh vực khác nhau, bao gồm:

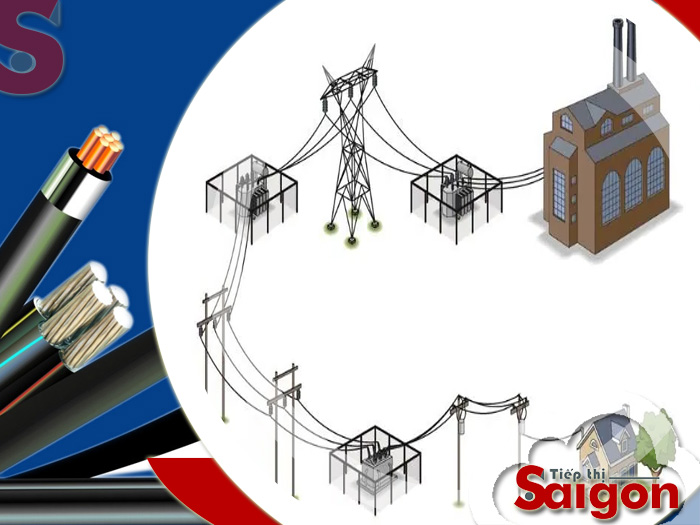

• Trong hệ thống điện và lưới điện: Các dây dẫn điện có điện trở nhỏ giúp truyền tải điện năng hiệu quả, giảm tổn hao nhiệt. Tuy nhiên, trong một số trường hợp, điện trở có thể được sử dụng để hạn chế dòng điện, bảo vệ thiết bị khỏi hư hỏng do dòng quá lớn.

• Trong thiết bị điện tử: Điện trở là một trong những linh kiện cơ bản trong mạch điện tử, được dùng để điều chỉnh dòng điện, tạo phân áp, và bảo vệ linh kiện khác như đèn LED, transistor hoặc vi mạch.

• Trong cảm biến nhiệt độ: Một số điện trở đặc biệt như cảm biến nhiệt độ điện trở (RTD) hoặc thermistor thay đổi giá trị điện trở theo nhiệt độ, giúp đo lường và điều khiển nhiệt độ trong các thiết bị công nghiệp và y tế.

• Trong ứng dụng nhiệt: Các dây dẫn có điện trở cao được sử dụng để sinh nhiệt, như trong bếp điện, lò sưởi, bàn ủi điện, nơi dòng điện chạy qua điện trở làm nóng vật liệu và sinh ra nhiệt lượng.

Nhìn chung, điện trở của dây dẫn không chỉ tác động đến hiệu suất mạch điện mà còn đóng vai trò quan trọng trong nhiều ứng dụng thực tế, từ điện tử, điện dân dụng đến công nghiệp và tự động hóa.

Những yếu tố tác động đến điện trở r của dây dẫn

1. Chiều dài và tiết diện dây dẫn

Chiều dài (l) và tiết diện (A) của dây dẫn có ảnh hưởng trực tiếp đến giá trị điện trở của nó. Theo công thức tính điện trở:

r = ρ(l ÷ A)

• Chiều dài dây dẫn: Điện trở tỷ lệ thuận với chiều dài. Khi chiều dài dây dẫn tăng gấp đôi, điện trở cũng tăng gấp đôi. Điều này có ý nghĩa quan trọng trong thiết kế hệ thống truyền tải điện, vì dây dẫn dài hơn sẽ gây sụt áp lớn hơn và hao phí năng lượng cao hơn.

• Tiết diện dây dẫn: Điện trở tỷ lệ nghịch với tiết diện. Dây có tiết diện lớn hơn sẽ có điện trở nhỏ hơn, giúp dòng điện lưu thông dễ dàng hơn. Vì vậy, trong các ứng dụng yêu cầu dòng điện lớn, người ta sử dụng dây có tiết diện lớn để giảm tổn hao điện năng.

2. Chất liệu làm dây dẫn và nhiệt độ môi trường

Chất liệu của dây dẫn quyết định điện trở suất (ρ), tức là khả năng cản trở dòng điện của vật liệu đó. Một số vật liệu có điện trở suất thấp, giúp truyền tải điện tốt hơn, như:

• Kim loại tốt: Đồng (ρ ≈ 1.68 × 10⁻⁸Ωm) và bạc (ρ ≈ 1.59 × 10⁻⁸Ωm) là hai vật liệu có độ dẫn điện cao, thường được sử dụng trong dây dẫn điện.

• Kim loại có điện trở cao: Nichrome (hợp kim Ni-Cr) có điện trở suất cao, thích hợp để chế tạo dây điện trở trong lò sưởi và các thiết bị nhiệt điện.

Ngoài ra, nhiệt độ môi trường cũng ảnh hưởng đến điện trở của dây dẫn. Trong hầu hết các kim loại, khi nhiệt độ tăng, điện trở suất tăng theo do sự gia tăng va chạm giữa các electron và nguyên tử trong vật liệu. Ngược lại, một số vật liệu như bán dẫn có thể giảm điện trở khi nhiệt độ tăng, được ứng dụng trong cảm biến nhiệt độ.

3. Ảnh hưởng của điện trở suất đến giá trị điện trở

Điện trở suất (ρ) là một thông số cố định của vật liệu nhưng có thể bị ảnh hưởng bởi nhiệt độ và trạng thái vật lý của vật liệu. Đối với hầu hết các kim loại, điện trở suất tăng theo hàm bậc nhất của nhiệt độ, được mô tả bằng phương trình:

ρ_T = ρ₀(1 αT)

Trong đó:

• ρ_T là điện trở suất tại nhiệt độ T

• ρ₀ là điện trở suất tại nhiệt độ tham chiếu

• αT là hệ số nhiệt điện trở

Hiện tượng này có vai trò quan trọng trong thiết kế các hệ thống điện tử và cảm biến nhiệt độ. Trong các ứng dụng yêu cầu điện trở ổn định, người ta sử dụng vật liệu có điện trở suất ít thay đổi theo nhiệt độ, như manganin hoặc constantan.

Cách đo và giảm thiểu ảnh hưởng của điện trở r trong mạch điện

1. Thiết bị đo điện trở và phương pháp thực hiện

Để đo điện trở, có thể sử dụng các thiết bị sau:

• Ohm kế: Một công cụ chuyên dụng để đo điện trở trực tiếp, thường có trong đồng hồ vạn năng.

• Phương pháp đo gián tiếp bằng định luật Ohm: Dựa vào đo hiệu điện thế (U) và cường độ dòng điện (I), sau đó tính điện trở bằng công thức:

R = U ÷ I

• Phương pháp cầu Wheatstone: Được sử dụng trong các ứng dụng đo điện trở chính xác cao, đặc biệt khi giá trị điện trở rất nhỏ.

Các kỹ thuật đo này giúp đánh giá chất lượng dây dẫn và phát hiện các sai lệch trong hệ thống điện để có biện pháp điều chỉnh kịp thời.

2. Cách giảm điện trở trong mạch để tối ưu hiệu suất

Để giảm điện trở trong mạch điện và tối ưu hiệu suất truyền tải, có thể áp dụng các phương pháp sau:

• Tăng tiết diện dây dẫn: Giúp giảm điện trở và hạn chế tổn hao năng lượng.

• Sử dụng vật liệu dẫn điện có điện trở suất thấp: Đồng và bạc là lựa chọn tối ưu trong các hệ thống yêu cầu dẫn điện hiệu quả.

• Giảm chiều dài dây dẫn: Thiết kế hệ thống điện hợp lý để tránh dây dẫn quá dài, hạn chế sự sụt áp.

• Kiểm soát nhiệt độ môi trường: Trong các ứng dụng yêu cầu độ chính xác cao, việc làm mát dây dẫn giúp giảm tác động của nhiệt độ lên điện trở.

3. Ứng dụng thực tế trong thiết kế mạch điện

Hiểu rõ về điện trở giúp kỹ sư điện và nhà thiết kế mạch ứng dụng hiệu quả trong nhiều lĩnh vực:

• Trong hệ thống truyền tải điện: Giảm điện trở để giảm tổn hao điện năng, đảm bảo hiệu suất truyền tải cao.

• Trong điện tử và vi mạch: Điện trở được sử dụng để kiểm soát dòng điện, phân áp, và bảo vệ linh kiện.

• Trong cảm biến và đo lường: Các điện trở có đặc tính thay đổi theo nhiệt độ hoặc ánh sáng được sử dụng trong cảm biến nhiệt độ, cảm biến ánh sáng.

• Trong hệ thống sưởi và thiết bị điện gia dụng: Điện trở cao giúp chuyển đổi điện năng thành nhiệt năng, ứng dụng trong lò sưởi, bàn ủi điện, bếp từ.

Nhìn chung, kiểm soát và tối ưu điện trở trong mạch không chỉ giúp cải thiện hiệu suất hệ thống mà còn góp phần đảm bảo độ ổn định và an toàn trong vận hành.

Điện trở trong thiết bị điện tử quan trọng ra sao?

1. Vai trò của điện trở trong bo mạch điện tử

Trong một bo mạch điện tử, điện trở thực hiện nhiều chức năng quan trọng như:

• Giới hạn dòng điện: Một số linh kiện điện tử như đèn LED, vi mạch, cảm biến có mức dòng điện hoạt động rất thấp. Điện trở được sử dụng để hạn chế dòng điện đến mức an toàn, tránh hư hỏng linh kiện.

• Chia điện áp (mạch phân áp): Trong nhiều mạch điện, cần có mức điện áp phù hợp để cung cấp cho các thành phần khác nhau. Điện trở giúp điều chỉnh và chia điện áp chính xác.

• Kéo điện áp lên hoặc xuống: Trong các mạch logic hoặc tín hiệu điều khiển, điện trở kéo lên (pull-up resistor) hoặc kéo xuống (pull-down resistor) giúp đảm bảo tín hiệu ở mức ổn định, tránh sai số hoặc nhiễu.

• Giảm nhiễu tín hiệu: Điện trở kết hợp với tụ điện để tạo bộ lọc giúp loại bỏ tín hiệu nhiễu không mong muốn trong mạch điện tử.

2. Tại sao điện trở cần thiết trong bộ nguồn và mạch điều khiển?

Bộ nguồn và các mạch điều khiển là trung tâm của mọi thiết bị điện tử. Điện trở giữ vai trò quan trọng trong các hệ thống này bằng cách:

• Ổn định điện áp và bảo vệ linh kiện: Trong bộ nguồn, điện trở giúp giảm áp lực lên các linh kiện điện tử bằng cách phân tán một phần năng lượng điện. Điều này giúp bảo vệ vi mạch khỏi sự thay đổi đột ngột của dòng điện.

• Kiểm soát tốc độ phản hồi của mạch điều khiển: Trong các mạch sử dụng transistor hoặc vi điều khiển, điện trở giúp kiểm soát tốc độ bật/tắt, tránh nhiễu hoặc dao động không mong muốn.

• Tạo dòng điện xác định cho cảm biến và mạch đo lường: Một số cảm biến, như cảm biến nhiệt độ hoặc quang trở, cần dòng điện rất nhỏ để hoạt động chính xác. Điện trở giúp kiểm soát dòng điện này, đảm bảo cảm biến đo lường chính xác mà không bị quá tải.

Nói cách khác, điện trở không chỉ giúp duy trì sự ổn định của bộ nguồn mà còn đảm bảo hiệu suất tối ưu cho toàn bộ hệ thống điều khiển.

3. Các loại điện trở phổ biến trong thiết bị công nghệ

Điện trở không chỉ có một loại duy nhất, mà có nhiều dạng khác nhau phục vụ các mục đích khác nhau. Dưới đây là một số loại điện trở phổ biến mà bạn có thể gặp trong các thiết bị điện tử:

• Điện trở carbon (Carbon Film Resistor): Giá thành rẻ, được sử dụng rộng rãi trong các mạch điện thông thường.

• Điện trở màng kim loại (Metal Film Resistor): Độ chính xác cao, thường được dùng trong các mạch yêu cầu độ chính xác cao như thiết bị đo lường.

• Điện trở sứ (Wirewound Resistor): Có công suất cao, chịu nhiệt tốt, được sử dụng trong các bộ nguồn công suất lớn.

• Điện trở biến đổi (Variable Resistor - Potentiometer): Có thể điều chỉnh giá trị, thường thấy trong các núm vặn chỉnh âm lượng, độ sáng màn hình.

• Điện trở nhiệt (Thermistor): Nhạy cảm với nhiệt độ, được sử dụng trong cảm biến nhiệt độ, bảo vệ quá nhiệt.

Mỗi loại điện trở có ưu điểm riêng và được sử dụng tùy vào yêu cầu của từng mạch điện.

Hiện tượng quá nhiệt do điện trở và cách khắc phục

1. Điện trở cao có thể dẫn đến hiện tượng quá nhiệt trong dây dẫn

Khi dòng điện chạy qua một vật dẫn có điện trở cao, một phần năng lượng điện sẽ bị chuyển hóa thành nhiệt theo công thức:

p = I²R

Trong đó:

• p là công suất nhiệt sinh ra (W)

• I là cường độ dòng điện (A)

• R là điện trở của dây dẫn (Ω)

Điện trở càng cao hoặc dòng điện càng lớn, nhiệt lượng tỏa ra càng nhiều. Nếu nhiệt độ tăng quá mức cho phép, dây dẫn có thể bị nóng chảy, làm hư hỏng lớp cách điện và gây nguy cơ cháy nổ.

Nguyên nhân dẫn đến điện trở cao trong dây dẫn:

• Sử dụng dây dẫn có tiết diện nhỏ: Dây dẫn quá mỏng sẽ làm tăng điện trở, gây ra tổn hao năng lượng dưới dạng nhiệt.

• Tiếp xúc kém tại các mối nối: Các điểm kết nối không chắc chắn hoặc bị oxy hóa có thể làm tăng điện trở cục bộ.

• Dây dẫn xuống cấp hoặc bị ăn mòn: Dây dẫn cũ hoặc bị tác động bởi môi trường có thể bị oxy hóa, làm tăng điện trở.

• Tăng tải quá mức: Dây dẫn phải chịu mức dòng điện cao hơn so với khả năng chịu tải sẽ khiến điện trở hoạt động lớn hơn, làm tăng nhiệt độ nhanh chóng.

Dấu hiệu nhận biết hiện tượng quá nhiệt trong dây dẫn:

• Dây điện hoặc các thiết bị kết nối nóng bất thường khi chạm vào.

• Xuất hiện mùi khét do lớp cách điện bị nung nóng.

• Màu sắc vỏ dây điện bị thay đổi, thậm chí có vết cháy.

• Thiết bị điện hoạt động không ổn định, dễ bị ngắt điện đột ngột.

2. Các biện pháp giảm thiểu rủi ro cháy nổ do điện trở

Hiện tượng quá nhiệt do điện trở cao là một trong những nguyên nhân chính dẫn đến chập cháy hệ thống điện, ảnh hưởng nghiêm trọng đến an toàn và hiệu suất sử dụng điện. Theo đội thợ sửa điện nước Đà Nẵng chia sẻ rằng, để hạn chế tối đa nguy cơ này, việc tuân thủ các biện pháp an toàn dưới đây là điều cần thiết.

• Chọn dây dẫn phù hợp với công suất tải

- Sử dụng dây dẫn có tiết diện lớn để giảm điện trở và tăng khả năng chịu tải của hệ thống điện. Điều này giúp hạn chế tình trạng dây bị nóng lên do dòng điện quá lớn.

- Kiểm tra công suất thiết bị trước khi lắp đặt, đảm bảo dây dẫn có khả năng đáp ứng mức tiêu thụ điện mà không gây ra hiện tượng quá nhiệt.

• Kiểm tra và bảo trì hệ thống điện định kỳ

- Siết chặt các mối nối để tránh điện trở tiếp xúc cao, giúp dòng điện lưu thông ổn định và giảm nguy cơ phát sinh nhiệt không mong muốn.

- Làm sạch các điểm kết nối, loại bỏ lớp bụi bẩn và oxy hóa, vốn là nguyên nhân gây tăng điện trở cục bộ.

- Kiểm tra và thay thế dây dẫn cũ, đặc biệt là các loại dây có dấu hiệu hư hỏng hoặc suy giảm chất lượng cách điện, tránh sự cố rò rỉ điện và chập mạch.

• Sử dụng thiết bị bảo vệ quá dòng và quá nhiệt

- Cầu chì và aptomat (MCB/RCCB) đóng vai trò quan trọng trong việc tự động ngắt nguồn khi có sự cố quá tải hoặc chập điện, bảo vệ hệ thống khỏi nguy cơ cháy nổ.

- Cảm biến nhiệt độ và relay nhiệt giúp giám sát nhiệt độ của hệ thống điện, đặc biệt trong môi trường công nghiệp, giúp ngăn chặn các tình huống nguy hiểm do quá nhiệt.

• Hạn chế tình trạng quá tải mạch điện

- Không cắm quá nhiều thiết bị vào cùng một ổ cắm, điều này làm tăng điện trở trên dây dẫn và có thể gây ra hiện tượng quá nhiệt.

- Phân bổ thiết bị điện hợp lý theo từng nhánh mạch, giúp hệ thống hoạt động ổn định, giảm thiểu áp lực lên từng đường dây và hạn chế nguy cơ sụt áp hoặc chập cháy.

3. Ứng dụng vật liệu chống cháy trong hệ thống điện

Bên cạnh việc giảm thiểu điện trở và kiểm soát nhiệt độ, việc sử dụng vật liệu chống cháy là một biện pháp quan trọng giúp tăng cường an toàn cho hệ thống điện.

• Sử dụng dây dẫn có vỏ cách điện chịu nhiệt cao

- Dây điện bọc PVC chống cháy: Được sử dụng rộng rãi trong dân dụng.

- Dây điện bọc XLPE (Cross-linked Polyethylene): Có khả năng chịu nhiệt cao hơn, phù hợp cho công nghiệp và hệ thống điện lớn.

- Dây điện bọc Teflon (PTFE): Chịu được nhiệt độ cực cao, thường dùng trong ngành hàng không và quân sự.

• Dùng vật liệu chống cháy cho hộp điện và tủ điện

- Sơn chống cháy được phủ lên các tủ điện công nghiệp để giảm nguy cơ cháy lan.

- Vật liệu gốm hoặc nhựa chống cháy được sử dụng để bọc các linh kiện quan trọng.

• Ứng dụng trong thiết bị điện và hệ thống bảo vệ

- Cầu chì chống cháy: Hạn chế nguy cơ tia lửa điện gây cháy nổ.

- Bộ ngắt mạch chống hồ quang điện (AFCI - Arc Fault Circuit Interrupter): Tự động phát hiện sự phóng điện bất thường và ngắt điện ngay lập tức.

Lời khuyên

• Khi thiết kế mạch điện, hãy luôn chọn điện trở có công suất phù hợp để tránh hư hỏng do quá nhiệt.

• Nếu làm việc với tín hiệu điều khiển hoặc cảm biến, nên ưu tiên điện trở màng kim loại để đảm bảo độ chính xác.

• Trong các ứng dụng công suất cao, cần cân nhắc sử dụng điện trở sứ hoặc điện trở có tản nhiệt để tránh tổn hao năng lượng không cần thiết.

• Đảm bảo hệ thống điện của bạn luôn hoạt động an toàn bằng cách:

- Sử dụng dây dẫn có tiết diện đủ lớn.

- Kiểm tra và bảo trì hệ thống điện thường xuyên.

- Lắp đặt thiết bị bảo vệ như cầu chì, aptomat và cảm biến nhiệt.

- Ứng dụng vật liệu cách điện và chống cháy hiệu quả.

Điện trở là một đại lượng quan trọng quyết định hiệu suất và sự ổn định của mạch điện. Việc hiểu rõ bản chất của điện trở, các yếu tố ảnh hưởng và phương pháp đo lường giúp đảm bảo an toàn và tối ưu hóa hệ thống điện. Từ việc chọn đúng loại dây dẫn, kiểm soát nhiệt độ môi trường đến sử dụng các thiết bị bảo vệ phù hợp, tất cả đều góp phần giảm thiểu rủi ro do điện trở gây ra. Ứng dụng đúng cách các kiến thức về điện trở không chỉ nâng cao hiệu suất hoạt động của thiết bị mà còn giúp tiết kiệm năng lượng và kéo dài tuổi thọ hệ thống điện.
