Điện trở của vật dẫn là đại lượng gì trong dòng điện?

Khái niệm điện trở của vật dẫn

1. Điện trở của vật dẫn là gì?

Điện trở của vật dẫn là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của vật liệu. Khi một dòng điện chạy qua vật dẫn, các electron tự do trong vật liệu sẽ bị cản trở bởi các nguyên tử và ion trong mạng tinh thể, dẫn đến sự suy giảm năng lượng và phát sinh nhiệt.

Điện trở được xác định bởi bản chất của vật liệu, kích thước hình học của vật dẫn và điều kiện môi trường. Theo định luật Ohm, điện trở là tỷ số giữa hiệu điện thế đặt vào hai đầu vật dẫn và cường độ dòng điện chạy qua nó.

2. Đơn vị đo của điện trở

Điện trở được đo bằng đơn vị Ohm (Ω), theo hệ đo lường quốc tế (SI). Một Ohm được định nghĩa là điện trở của một vật dẫn khi có hiệu điện thế 1 Volt đặt vào hai đầu, tạo ra dòng điện có cường độ 1 Ampere:

1Ω = 1V ÷ 1A

Ngoài đơn vị cơ bản này, điện trở còn có các bội số thường dùng trong kỹ thuật điện tử, như:

• KiloOhm (kΩ) = 10^3 Ω

• MegaOhm (MΩ) = 10^6 Ω

• GigaOhm (GΩ) = 10^9 Ω

3. Công thức tính điện trở

Điện trở của vật dẫn có thể được tính theo nhiều công thức tùy thuộc vào điều kiện và tính chất của vật liệu. Công thức cơ bản theo định luật Ohm là:

R = U ÷ I

Trong đó:

• R là điện trở (Ω)

• U là hiệu điện thế (V)

• I là cường độ dòng điện (A)

Ngoài ra, điện trở của một vật dẫn cũng phụ thuộc vào điện trở suất (ρ), chiều dài (l) và tiết diện (A) của vật dẫn theo công thức:

R = ρ(l ÷ A)

Trong đó:

• ρ là điện trở suất của vật liệu (Ω.m)

• l là chiều dài vật dẫn (m)

• A là tiết diện ngang của vật dẫn (m²)

Công thức này cho thấy rằng điện trở tỷ lệ thuận với chiều dài vật dẫn và tỷ lệ nghịch với diện tích tiết diện. Các vật liệu có điện trở suất thấp như đồng và bạc có khả năng dẫn điện tốt, trong khi các vật liệu có điện trở suất cao như sắt hoặc nhôm có khả năng dẫn điện kém hơn.

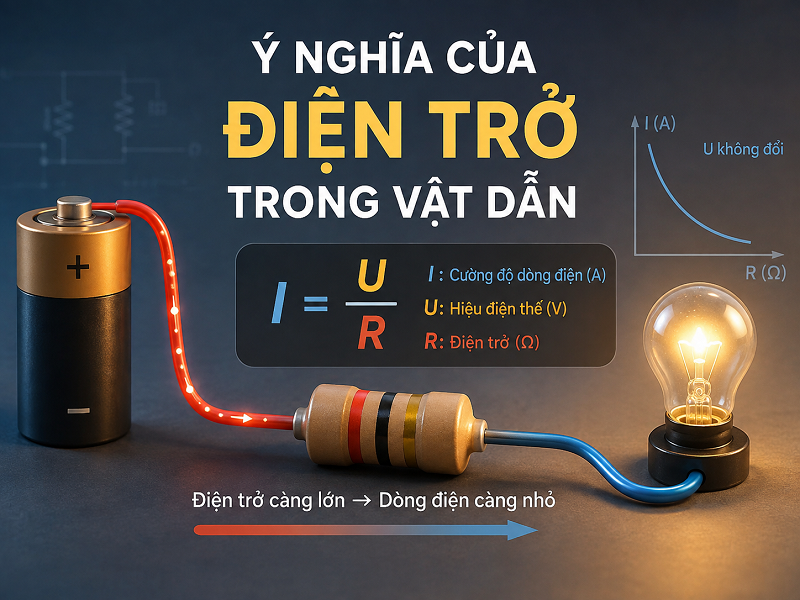

Vai trò của điện trở trong dòng điện

1. Điện trở ảnh hưởng đến dòng điện như thế nào?

Điện trở đóng vai trò quan trọng trong việc điều chỉnh cường độ dòng điện trong mạch điện. Theo định luật Ohm, cường độ dòng điện (I) trong mạch tỷ lệ nghịch với điện trở (R), tức là khi điện trở tăng, dòng điện giảm và ngược lại:

I = U ÷ R

Sự cản trở dòng điện của điện trở không chỉ ảnh hưởng đến hiệu suất của mạch mà còn quyết định lượng năng lượng bị tiêu hao dưới dạng nhiệt. Điều này đặc biệt quan trọng trong các thiết bị điện tử, nơi điện trở được sử dụng để giới hạn dòng điện, tránh hiện tượng quá tải và bảo vệ linh kiện nhạy cảm.

2. Mối quan hệ giữa điện trở, hiệu điện thế và cường độ dòng điện

Mối quan hệ giữa điện trở (R), hiệu điện thế (U) và cường độ dòng điện (I) được xác định bởi định luật Ohm:

U = I × R

Từ công thức trên, có thể thấy rằng khi điện trở tăng, với cùng một hiệu điện thế, dòng điện sẽ giảm. Điều này được ứng dụng rộng rãi trong việc thiết kế mạch điện để đảm bảo dòng điện luôn ở mức an toàn cho các linh kiện. Ngược lại, nếu điện trở giảm trong một mạch cố định, cường độ dòng điện sẽ tăng, điều này có thể gây ra quá tải hoặc thậm chí hỏng hóc thiết bị.

3. Các yếu tố ảnh hưởng đến điện trở của vật dẫn

Điện trở của vật dẫn không cố định mà phụ thuộc vào nhiều yếu tố, bao gồm:

• Điện trở suất của vật liệu (ρ): Vật liệu có điện trở suất cao (như sắt, nhôm) sẽ có điện trở lớn hơn so với vật liệu có điện trở suất thấp (như đồng, bạc).

• Chiều dài vật dẫn (l): Điện trở tỷ lệ thuận với chiều dài của vật dẫn. Một dây dẫn càng dài thì điện trở càng lớn.

• Tiết diện ngang (A): Điện trở tỷ lệ nghịch với diện tích mặt cắt ngang. Vật dẫn có tiết diện lớn sẽ có điện trở nhỏ hơn, cho phép dòng điện đi qua dễ dàng hơn.

• Nhiệt độ: Điện trở của hầu hết kim loại tăng khi nhiệt độ tăng, do sự gia tăng dao động của các ion trong mạng tinh thể làm cản trở chuyển động của electron.

Các yếu tố trên cho thấy rằng điện trở không phải là một hằng số mà có thể thay đổi tùy thuộc vào điều kiện hoạt động của mạch điện.

4. Vai trò của điện trở trong bảo vệ mạch điện

Một trong những ứng dụng quan trọng nhất của điện trở là bảo vệ mạch điện và thiết bị khỏi các nguy cơ quá tải hoặc hư hỏng. Điện trở thực hiện điều này bằng cách:

• Giới hạn dòng điện: Bằng cách tăng điện trở trong mạch, có thể kiểm soát mức độ dòng điện chạy qua các linh kiện điện tử nhạy cảm, giúp tránh hiện tượng đoản mạch.

• Phân áp và điều chỉnh tín hiệu: Trong nhiều mạch điện, điện trở được sử dụng để tạo ra phân áp nhằm cung cấp mức điện áp phù hợp cho các thiết bị đầu vào và đầu ra.

• Chuyển đổi năng lượng: Trong một số ứng dụng, điện trở được sử dụng để chuyển đổi điện năng thành nhiệt năng, như trong lò sưởi điện, bàn ủi hoặc các thiết bị sưởi công nghiệp.

• Bảo vệ linh kiện bán dẫn: Điện trở trong các mạch sử dụng transistor, diode và IC giúp ổn định điện áp và dòng điện, bảo vệ linh kiện khỏi hiện tượng quá tải hoặc sụt áp đột ngột.

Phân loại điện trở của vật dẫn

Điện trở của vật dẫn có thể được chia thành hai loại chính: điện trở thuần và điện trở không thuần. Mỗi loại có những đặc tính và ứng dụng riêng trong hệ thống điện và điện tử.

1. Điện trở thuần và ứng dụng

Điện trở thuần là loại điện trở chỉ có tác dụng cản trở dòng điện mà không gây ra hiện tượng cảm kháng hoặc dung kháng đáng kể. Điện trở thuần tuân theo định luật Ohm:

R = U ÷ I

• Đặc điểm của điện trở thuần:

- Không làm thay đổi pha giữa dòng điện và hiệu điện thế.

- Không tích trữ năng lượng mà chỉ tiêu hao dưới dạng nhiệt năng.

- Giá trị điện trở hầu như không thay đổi theo tần số dòng điện.

• Ứng dụng của điện trở thuần:

- Giới hạn dòng điện: Được sử dụng trong mạch điện để giới hạn cường độ dòng điện, bảo vệ linh kiện khỏi quá dòng.

- Chia điện áp: Kết hợp nhiều điện trở thuần để tạo thành mạch phân áp, cung cấp điện áp phù hợp cho các bộ phận trong mạch.

- Chuyển đổi điện năng thành nhiệt năng: Trong các thiết bị như lò sưởi điện, bàn ủi và điện trở gia nhiệt.

2. Điện trở không thuần và ứng dụng

Điện trở không thuần là loại điện trở không chỉ có tác dụng cản trở dòng điện mà còn có thành phần cảm kháng (XL) hoặc dung kháng (XC). Điều này khiến dòng điện và điện áp không còn đồng pha, làm xuất hiện sự lệch pha trong mạch điện xoay chiều.

• Phân loại điện trở không thuần:

- Điện trở có cảm kháng: Do sự tự cảm của cuộn dây dẫn, thường gặp trong cuộn dây điện cảm hoặc các dây dẫn dài có cảm ứng từ đáng kể.

- Điện trở có dung kháng: Xuất hiện khi điện trở đi kèm với điện dung, thường thấy trong tụ điện có điện trở nội.

• Ứng dụng của điện trở không thuần:

- Lọc tín hiệu trong mạch điện tử: Điện trở kết hợp với tụ điện tạo thành mạch lọc thông cao, thông thấp hoặc thông dải, giúp loại bỏ nhiễu không mong muốn.

- Điều chỉnh công suất trong mạch AC: Trong các hệ thống điện xoay chiều, điện trở không thuần giúp điều chỉnh dòng điện và phân bố năng lượng.

- Ứng dụng trong mạch cộng hưởng: Trong các bộ thu phát vô tuyến, điện trở không thuần cùng với cuộn cảm và tụ điện tạo ra mạch cộng hưởng để điều chỉnh tần số tín hiệu.

3. So sánh các loại điện trở

Sự khác biệt giữa điện trở thuần và điện trở không thuần giúp chúng được sử dụng phù hợp trong các ứng dụng khác nhau. Trong khi điện trở thuần chủ yếu dùng để giới hạn dòng điện và bảo vệ mạch, điện trở không thuần lại có vai trò quan trọng trong các mạch điện tử và hệ thống điều khiển tín hiệu.

Ứng dụng thực tế của điện trở trong đời sống

1. Điện trở trong các thiết bị điện tử

Hầu hết các thiết bị điện tử mà chúng ta sử dụng hàng ngày đều có sự góp mặt của điện trở. Từ điện thoại, tivi, máy tính đến loa hay mạch điều khiển thông minh, điện trở đảm nhận nhiều nhiệm vụ quan trọng:

• Giới hạn dòng điện: Trong các mạch điện tử, điện trở giúp điều chỉnh dòng điện để bảo vệ linh kiện như đèn LED, transistor hay vi mạch IC khỏi quá dòng dẫn đến cháy hỏng.

• Phân áp và điều chỉnh tín hiệu: Trong các mạch âm thanh, điện trở giúp chia điện áp, điều chỉnh âm lượng và lọc nhiễu để tín hiệu truyền đi ổn định hơn.

• Tạo xung và điều chỉnh thời gian: Điện trở kết hợp với tụ điện để tạo ra các xung điện trong mạch dao động, giúp điều khiển tốc độ nhấp nháy của đèn LED, tốc độ của động cơ hoặc tần số hoạt động của mạch vi xử lý.

• Cảm biến nhiệt độ: Một số loại điện trở đặc biệt như thermistor có khả năng thay đổi giá trị theo nhiệt độ, giúp kiểm soát nhiệt độ trong các thiết bị như lò nướng, tủ lạnh, điều hòa.

2. Điện trở trong hệ thống điện dân dụng và công nghiệp

Không chỉ trong các thiết bị điện tử, điện trở còn xuất hiện trong hệ thống điện gia đình, công trình lớn và nhà máy sản xuất với những ứng dụng thiết thực:

• Hạn chế dòng khởi động cho động cơ: Khi một động cơ điện lớn khởi động, dòng điện có thể tăng đột ngột, gây sụt áp hoặc làm hư hỏng thiết bị. Điện trở giúp kiểm soát dòng khởi động, giúp động cơ hoạt động mượt mà hơn.

• Bảo vệ hệ thống điện: Trong các bảng điều khiển công nghiệp, điện trở giúp điều chỉnh điện áp, chống quá tải và đảm bảo thiết bị hoạt động trong mức an toàn.

• Điện trở sưởi: Một ứng dụng phổ biến của điện trở trong công nghiệp là sử dụng để sinh nhiệt trong các thiết bị sưởi ấm như lò nung, bàn ủi, máy sấy tóc hay hệ thống sưởi trong ô tô.

• Ổn định nguồn điện: Trong lưới điện dân dụng, điện trở được sử dụng để triệt tiêu nhiễu, đảm bảo dòng điện cung cấp cho các thiết bị luôn ổn định, hạn chế hiện tượng giật điện hay cháy nổ do dao động điện áp.

Cách đo và kiểm tra điện trở của vật dẫn

Đo và kiểm tra điện trở là một bước quan trọng trong việc đảm bảo hoạt động ổn định của các thiết bị điện. Việc xác định giá trị điện trở giúp người dùng kiểm tra chất lượng linh kiện, phát hiện lỗi trong mạch điện và đảm bảo an toàn khi sử dụng thiết bị. Dưới đây là hướng dẫn chi tiết về cách đo và kiểm tra điện trở của vật dẫn.

1. Dụng cụ đo điện trở

Trước khi tiến hành đo điện trở, bạn cần chuẩn bị các dụng cụ phù hợp:

• Đồng hồ vạn năng (Multimeter): Đây là thiết bị phổ biến nhất để đo điện trở, có thể là loại kim hoặc loại kỹ thuật số.

• Ohmmeter: Là thiết bị chuyên dụng để đo điện trở, cho kết quả chính xác hơn đồng hồ vạn năng.

• Máy đo LCR: Dùng để đo điện trở, điện cảm và điện dung, thích hợp cho các linh kiện điện tử nhỏ.

• Dây đo và đầu kẹp cá sấu: Giúp kết nối chắc chắn giữa đồng hồ đo và vật dẫn cần kiểm tra.

2. Phương pháp đo điện trở

Để đo điện trở một cách chính xác, bạn có thể làm theo các bước sau:

• Cách đo bằng đồng hồ vạn năng:

- Bước 1: Tắt nguồn điện của mạch: Trước khi đo, đảm bảo rằng vật dẫn hoặc linh kiện cần đo không được cấp điện để tránh sai số.

- Bước 2: Chọn thang đo phù hợp: Trên đồng hồ vạn năng, chọn chế độ đo điện trở (ký hiệu Ω) và chọn dải đo phù hợp với giá trị dự kiến của điện trở.

- Bước 3: Kết nối que đo: Đặt que đo đỏ vào cực dương và que đo đen vào cực âm của điện trở hoặc vật dẫn cần đo.

- Bước 4: Đọc giá trị hiển thị: Trên màn hình đồng hồ sẽ hiển thị giá trị điện trở. Nếu kết quả là OL hoặc ∞ (vô cực), nghĩa là điện trở rất cao hoặc hở mạch. Nếu hiển thị gần bằng 0Ω, có thể điện trở bị đoản mạch.

- Bước 5: Kiểm tra lại bằng các dải đo khác: Nếu kết quả không rõ ràng, có thể điều chỉnh dải đo cao hơn hoặc thấp hơn để có kết quả chính xác hơn.

• Cách đo bằng Ohmmeter hoặc máy đo LCR:

- Với Ohmmeter, quy trình đo tương tự đồng hồ vạn năng nhưng thường có độ chính xác cao hơn.

- Máy đo LCR có thể đo điện trở chính xác ở nhiều tần số khác nhau, phù hợp với các linh kiện có đặc tính đặc biệt như điện trở dán hoặc điện trở trong mạch dao động.

3. Cách kiểm tra điện trở để đảm bảo an toàn

• Kiểm tra hư hỏng của điện trở: Quan sát bằng mắt thường xem điện trở có bị cháy, nứt vỡ hoặc đổi màu không. Nếu có dấu hiệu bất thường, cần thay thế ngay.

• Kiểm tra đoản mạch hoặc hở mạch: Nếu điện trở đo được giá trị gần bằng 0Ω, có thể linh kiện bị đoản mạch. Nếu kết quả là ∞ hoặc OL, điện trở có thể đã bị hỏng hoặc hở mạch.

• So sánh với giá trị ghi trên linh kiện: Nếu điện trở có vạch màu, có thể đối chiếu với bảng mã màu điện trở để kiểm tra xem giá trị đo được có đúng với thông số ban đầu không.

• Kiểm tra trong mạch điện: Nếu đo điện trở trong mạch đang hoạt động, hãy đảm bảo các linh kiện khác không ảnh hưởng đến kết quả đo. Tốt nhất nên tháo rời điện trở khỏi mạch trước khi đo.

Công nghệ và kỹ thuật giảm điện trở trong ứng dụng thực tế

1. Cách giảm điện trở trong hệ thống điện

Điện trở trong hệ thống truyền tải điện có ảnh hưởng đáng kể đến hiệu suất và tổn hao năng lượng. Nhóm thợ sửa điện Đà Nẵng chia sẻ rằng, để giảm điện trở trong hệ thống điện, cần áp dụng các biện pháp kỹ thuật phù hợp nhằm tối ưu hóa khả năng dẫn điện và giảm thiểu tổn hao. Một số phương pháp phổ biến bao gồm:

• Sử dụng dây dẫn có điện trở suất thấp: Đồng và nhôm là hai vật liệu phổ biến trong ngành điện, trong đó đồng có điện trở suất thấp hơn, giúp giảm tổn hao điện năng đáng kể. Các hệ thống điện hiện đại thường sử dụng dây đồng nguyên chất để tối ưu hiệu suất truyền tải.

• Tăng tiết diện dây dẫn: Theo công thức R = ρ(l ÷ A), điện trở tỷ lệ nghịch với tiết diện dây. Do đó, việc sử dụng dây dẫn có tiết diện lớn hơn sẽ giúp giảm điện trở và hạn chế tiêu hao năng lượng.

• Giảm chiều dài dây dẫn: Trong hệ thống điện công nghiệp, việc tối ưu hóa bố trí sơ đồ mạch và rút ngắn chiều dài dây dẫn giúp giảm điện trở tổng thể, từ đó nâng cao hiệu suất truyền tải điện.

• Sử dụng dây dẫn siêu dẫn: Trong một số ứng dụng đặc biệt, việc sử dụng dây siêu dẫn có thể đưa điện trở về gần bằng 0, giúp tối ưu hóa hệ thống điện và giảm tổn hao năng lượng đến mức thấp nhất.

• Bảo trì hệ thống điện định kỳ: Các mối nối bị lỏng, han gỉ hoặc oxy hóa có thể làm tăng điện trở cục bộ, gây tổn thất điện năng và ảnh hưởng đến an toàn hệ thống. Việc kiểm tra, vệ sinh và siết chặt các mối nối thường xuyên sẽ giúp giảm thiểu điện trở không mong muốn và đảm bảo hệ thống vận hành ổn định.

2. Ứng dụng vật liệu siêu dẫn trong giảm điện trở

Siêu dẫn là một công nghệ đột phá giúp giảm điện trở về gần bằng 0 khi vật liệu đạt đến một nhiệt độ nhất định. Một số ứng dụng quan trọng của vật liệu siêu dẫn trong thực tế bao gồm:

• Hệ thống truyền tải điện siêu dẫn: Các đường dây siêu dẫn có thể truyền tải điện với tổn hao cực thấp, giúp tăng hiệu suất và giảm chi phí vận hành. Một số quốc gia như Nhật Bản và Mỹ đã thử nghiệm thành công hệ thống truyền tải điện siêu dẫn để thay thế dây đồng truyền thống.

• Ứng dụng trong máy phát điện và động cơ: Các cuộn dây siêu dẫn trong máy phát điện giúp giảm tổn hao năng lượng, cải thiện hiệu suất và giảm kích thước của thiết bị.

• Hệ thống nam châm siêu dẫn: Ứng dụng trong các tàu điện từ trường (maglev), máy gia tốc hạt và các thiết bị y tế như máy MRI, giúp tiết kiệm năng lượng và nâng cao hiệu suất hoạt động.

3. Công nghệ giúp tối ưu hóa điện trở trong kỹ thuật điện tử

Trong ngành điện tử, việc giảm điện trở giúp thiết bị hoạt động hiệu quả hơn, giảm nhiệt lượng tỏa ra và kéo dài tuổi thọ linh kiện. Một số công nghệ được áp dụng để tối ưu hóa điện trở trong các mạch điện tử bao gồm:

• Sử dụng điện trở có giá trị chính xác: Các điện trở có sai số thấp (1% hoặc 0,1%) giúp đảm bảo giá trị điện trở ổn định, giảm tổn hao không mong muốn.

• Ứng dụng công nghệ SMT (Surface Mount Technology): Linh kiện dán có kích thước nhỏ hơn, giúp giảm độ dài đường truyền điện, từ đó giảm điện trở ký sinh trong mạch.

• Thiết kế mạch PCB tối ưu: Sử dụng đường dẫn rộng hơn, giảm chiều dài đường mạch, chọn vật liệu có độ dẫn điện cao giúp giảm điện trở tổng thể trong mạch.

• Áp dụng công nghệ graphene và vật liệu nano: Graphene có khả năng dẫn điện cực tốt với điện trở suất rất thấp. Nhiều nghiên cứu đang phát triển ứng dụng graphene trong linh kiện bán dẫn để thay thế silicon truyền thống.

• Công nghệ làm mát linh kiện: Khi nhiệt độ tăng, điện trở của linh kiện cũng tăng theo. Do đó, việc sử dụng quạt tản nhiệt, keo tản nhiệt hoặc các công nghệ làm mát bằng chất lỏng giúp duy trì nhiệt độ ổn định và giữ điện trở ở mức thấp.

Điện trở là một yếu tố không thể thiếu trong mạch điện, ảnh hưởng trực tiếp đến hiệu suất và sự ổn định của hệ thống. Việc đo đạc, kiểm tra và tối ưu hóa điện trở không chỉ giúp bảo vệ thiết bị mà còn nâng cao hiệu quả sử dụng năng lượng. Đặc biệt, những tiến bộ trong công nghệ siêu dẫn và vật liệu nano đang mở ra những hướng đi mới trong việc giảm điện trở, góp phần cải thiện hiệu suất của các hệ thống điện và điện tử trong tương lai.
