Điện trở toàn phần của toàn mạch là gì trong mạch điện?

Trong các hệ thống điện và điện tử, điện trở toàn phần không chỉ là con số lý thuyết mà còn ảnh hưởng trực tiếp đến cách hoạt động của mạch. Bài viết được xây dựng với mục tiêu giúp độc giả nắm bắt kiến thức nền tảng về cách tính, đo lường và điều chỉnh điện trở toàn phần theo các cấu hình mắc nối tiếp, song song và hỗn hợp. Qua đó, người dùng sẽ hiểu được cách tối ưu hóa thiết kế mạch điện nhằm giảm tổn thất năng lượng và đảm bảo an toàn cho hệ thống.

Điện trở toàn phần của toàn mạch là gì?

Trong một mạch điện, điện trở toàn phần (tổng trở) là tổng hợp của tất cả các điện trở có trong hệ thống, bao gồm cả điện trở của các thành phần linh kiện và dây dẫn. Điện trở toàn phần (R_tp) ảnh hưởng trực tiếp đến dòng điện chạy trong mạch, theo định luật Ohm:

R_tp = U ÷ I

Trong đó:

• R_tp là điện trở toàn phần của toàn mạch (Ω)

• U là hiệu điện thế tổng cộng (V)

• I là cường độ dòng điện trong mạch (A)

Trong các hệ thống điện tử thực tế, điện trở toàn phần không chỉ bao gồm điện trở thuần, mà còn có thể bị ảnh hưởng bởi điện trở ký sinh, điện trở tiếp xúc hoặc điện trở đường dây. Đối với từng loại mạch, cách tính điện trở toàn phần sẽ khác nhau do ảnh hưởng của cách mắc điện trở (nối tiếp, song song hoặc hỗn hợp).

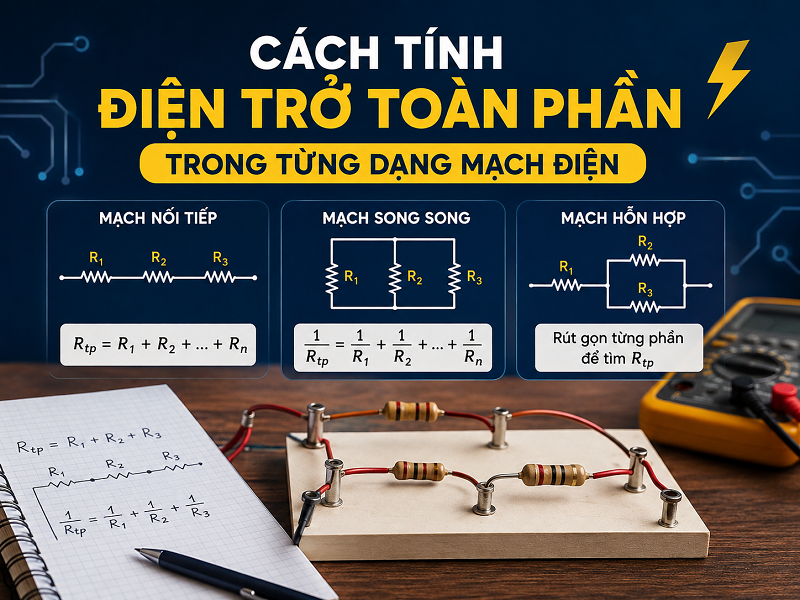

Công thức và cách tính điện trở toàn phần từng loại mạch

Điện trở toàn phần phụ thuộc vào cách mắc các điện trở trong mạch. Công thức tổng quát cho từng trường hợp như sau:

1. Cách tính điện trở toàn phần mạch nối tiếp

Mạch nối tiếp là mạch trong đó các điện trở được mắc nối tiếp với nhau theo một đường duy nhất. Trong trường hợp này, điện trở toàn phần là tổng của tất cả các điện trở thành phần:

R_tp = R₁ R₂ R₃ ⋯ R_n

• Ví dụ: Một mạch có 3 điện trở nối tiếp với các giá trị 5Ω, 10Ω và 15Ω, điện trở toàn phần sẽ là:

R_tp = 5 10 15 = 30Ω

» Lưu ý: Khi mắc nối tiếp, dòng điện trong mạch không đổi, nhưng điện áp trên mỗi điện trở có thể khác nhau.

2. Cách tính điện trở toàn phần mạch song song

Trong mạch song song, dòng điện chia ra đi qua nhiều nhánh, và tổng trở của toàn mạch nhỏ hơn từng điện trở riêng lẻ. Công thức tính như sau:

(1 ÷ R_tp) = (1 ÷ R₁) (1 ÷ R₂) (1÷ R₃) ⋯ (1 ÷ R_n)

• Ví dụ: Nếu có 2 điện trở song song với giá trị 10Ω và 20Ω, điện trở toàn phần sẽ được tính:

(1 ÷ R_tp) = (1 ÷ 10) (1 ÷ 20) = 3 ÷ 20

»» R_tp = (1 x 20) ÷ 3 = 20 ÷ 3 = 6,67Ω

» Lưu ý: Khi mắc song song, hiệu điện thế trên mỗi nhánh là như nhau, nhưng cường độ dòng điện qua mỗi nhánh có thể khác nhau tùy thuộc vào giá trị điện trở.

3. Cách tính điện trở toàn phần mạch hỗn hợp

Kết hợp các công thức trên bằng cách tính điện trở từng nhánh, sau đó tổng hợp lại để tìm giá trị điện trở toàn phần.

• Ví dụ: Có hai điện trở R₁ = 10Ω và R₂ = 20Ω mắc song song, sau đó nối tiếp với R₃ = 5Ω.

- Tính tổng trở R₁ và R₂ của mạch song song (R_ss) trước:

(1 ÷ R_ss) = (1 ÷ R₁) (1 ÷ R₂) = (1 ÷ 10) (1 ÷ 20) = 3 ÷ 20

R_{(1 2)} = 20 ÷ 3 = 6,67Ω

- Sau đó cộng với R₃ mắc nối tiếp:

R_tp = R_{(1 2)} R3 = 6,67 5 = 11,67Ω

» Lưu ý: Trong mạch hỗn hợp, cần phân tích từng phần của mạch, tính điện trở theo từng cụm để đạt kết quả chính xác.

Ngoài ra, điện trở toàn phần còn bị ảnh hưởng bởi:

• Vật liệu dây dẫn (điện trở suất)

• Chiều dài và tiết diện dây dẫn

• Nhiệt độ môi trường (điện trở kim loại thường tăng theo nhiệt độ)

Đơn vị và cách đo điện trở toàn phần

1. Đơn vị đo điện trở toàn phần

Điện trở toàn phần được đo bằng đơn vị Ohm (Ω), đây là đơn vị đo điện trở trong Hệ đo lường quốc tế (SI).

Ngoài ra, do giá trị điện trở trong mạch điện có thể thay đổi từ rất nhỏ đến rất lớn, người ta sử dụng các bội số của Ohm để biểu diễn:

2. Cách đo điện trở toàn phần

Có hai phương pháp chính để xác định điện trở toàn phần của toàn mạch là: đo trực tiếp bằng thiết bị đo lường và tính toán thông qua công thức điện trở khi không thể đo trực tiếp.

» Đo trực tiếp điện trở toàn phần bằng đồng hồ vạn năng

Đồng hồ vạn năng (Multimeter) là thiết bị đo lường đa năng có khả năng đo điện trở (Ω), điện áp (V), dòng điện (A) và nhiều thông số khác. Đây là công cụ phổ biến và dễ sử dụng nhất để đo điện trở toàn phần của toàn mạch.

• Ưu điểm của đồng hồ vạn năng:

- Đo nhanh chóng, chính xác.

- Phù hợp với hầu hết các loại điện trở.

- Dễ sử dụng ngay cả với người không chuyên.

• Nhược điểm:

- Nếu mạch có nhiều linh kiện khác, kết quả đo có thể bị ảnh hưởng.

- Không đo được điện trở toàn phần trong mạch hoạt động nếu không có chế độ đo chuyên dụng.

• Cách đo điện trở:

» Bước 1: Chuẩn bị đo

- Chuyển đồng hồ vạn năng về chế độ đo điện trở (Ω).

- Kiểm tra pin đồng hồ để đảm bảo kết quả đo chính xác.

- Chập hai đầu que đo với nhau để kiểm tra độ chính xác của thiết bị.

» Bước 2: Ngắt nguồn điện trước khi đo

- Nếu điện trở đang nằm trong mạch, hãy ngắt nguồn điện để tránh sai số do ảnh hưởng của các linh kiện khác.

- Nếu đo trực tiếp trên mạch có nguồn, hãy sử dụng đồng hồ vạn năng có chế độ đo điện trở trong mạch hoạt động (một số đồng hồ cao cấp hỗ trợ tính năng này).

» Bước 3: Kết nối que đo với mạch

- Đặt que đỏ vào một đầu của điện trở toàn phần và que đen vào đầu còn lại.

- Nếu đo điện trở trong một mạch điện lớn, hãy đảm bảo đo tại hai đầu chính của mạch, bao gồm toàn bộ điện trở nối tiếp và song song.

» Bước 4: Đọc kết quả trên màn hình

- Nếu giá trị đo được gần với giá trị danh định của mạch, điện trở vẫn hoạt động tốt.

- Nếu đồng hồ hiển thị OL (Over Limit), có thể mạch đang bị đứt hoặc điện trở quá lớn để đo với thang đo hiện tại.

- Nếu hiển thị 0Ω hoặc giá trị cực nhỏ, có thể điện trở bị chập hoặc có ngắn mạch trong hệ thống.

» Bước 5: Xác nhận kết quả đo

- Nếu điện trở quá nhỏ hoặc quá lớn, thử chuyển thang đo phù hợp trên đồng hồ.

- Nếu nghi ngờ kết quả đo sai, có thể sử dụng thiết bị đo khác để kiểm tra lại.

» Dùng công thức tính điện trở toàn phần khi không thể đo trực tiếp

Trong một số trường hợp, đặc biệt là các mạch điện phức tạp, việc đo điện trở toàn phần bằng đồng hồ vạn năng có thể không chính xác hoặc không khả thi. Khi đó, ta cần tính toán điện trở toàn phần dựa theo công thức tính điện trở toàn phần trong từng loại mạch nêu trên.

• Ưu điểm của phương pháp tính toán:

- Có thể áp dụng với mạch phức tạp, nơi không thể đo trực tiếp.

- Độ chính xác cao nếu biết rõ sơ đồ mạch.

- Hữu ích trong thiết kế mạch điện.

• Nhược điểm:

- Tốn thời gian hơn so với đo trực tiếp.

- Cần có hiểu biết về mạch điện và công thức tính toán.

Ảnh hưởng của điện trở toàn phần đến hoạt động của mạch điện

1. Điện trở toàn phần ảnh hưởng đến cường độ dòng điện

Theo định luật Ohm, cường độ dòng điện (I) trong mạch có mối quan hệ tỷ lệ nghịch với điện trở toàn phần (R_tp):

I = U ÷ R_tp

• Tác động cụ thể:

- Khi điện trở toàn phần tăng, dòng điện trong mạch giảm, khiến thiết bị hoạt động yếu hơn hoặc không thể vận hành đúng công suất.

- Khi điện trở toàn phần giảm, dòng điện tăng lên, có thể làm nóng linh kiện hoặc gây quá dòng, dẫn đến hỏng hóc và nguy cơ cháy nổ.

• Ví dụ thực tế:

- Trong mạch LED, nếu điện trở hạn dòng quá nhỏ, dòng điện qua LED sẽ quá lớn, có thể làm cháy đèn.

- Trong hệ thống điện lưới, nếu điện trở đường dây quá cao, dòng điện bị suy giảm, khiến hiệu suất truyền tải điện năng kém đi.

» Giải pháp: Cần tính toán điện trở toàn phần phù hợp để đảm bảo dòng điện ổn định, tránh hiện tượng quá dòng hoặc suy giảm dòng điện gây ảnh hưởng đến hoạt động của mạch.

2. Điện trở toàn phần ảnh hưởng đến hiệu điện thế

Điện trở toàn phần cũng ảnh hưởng đến mức sụt áp (voltage drop) trong mạch điện, ảnh hưởng trực tiếp đến hoạt động của các linh kiện. Theo công thức:

U = I × R_tp

• Tác động cụ thể:

- Khi điện trở toàn phần cao, mức sụt áp trên dây dẫn tăng, làm giảm điện áp cung cấp cho các thiết bị, khiến chúng hoạt động kém hiệu quả.

- Khi điện trở toàn phần thấp, sụt áp giảm, đảm bảo hiệu điện thế duy trì ổn định trên các linh kiện, giúp chúng hoạt động đúng yêu cầu thiết kế.

• Ví dụ thực tế:

- Trong hệ thống truyền tải điện, điện trở của dây dẫn ảnh hưởng đến mức sụt áp. Nếu đường dây quá dài và có điện trở lớn, điện áp đến thiết bị sẽ bị giảm đáng kể.

- Trong mạch vi điều khiển, điện trở ảnh hưởng đến điện áp cấp cho vi mạch, nếu điện áp không ổn định có thể làm vi điều khiển hoạt động sai lệch hoặc treo hệ thống.

» Giải pháp: Cần kiểm soát điện trở toàn phần trong thiết kế mạch để đảm bảo mức điện áp không bị suy giảm quá mức, đặc biệt trong các hệ thống cần độ chính xác cao.

3. Lưu ý an toàn khi đo điện trở toàn phần

Việc đo điện trở toàn phần cần tuân thủ các quy tắc an toàn để đảm bảo độ chính xác và tránh gây hỏng hóc linh kiện.

• Ngắt nguồn điện trước khi đo: Điện trở phải được đo trong điều kiện không có dòng điện để tránh kết quả sai lệch hoặc gây nguy hiểm cho thiết bị đo.

• Chọn đúng thang đo trên đồng hồ vạn năng: Nếu chọn thang đo quá thấp, đồng hồ sẽ hiển thị OL (Over Limit). Nếu chọn thang đo quá cao, kết quả có thể không chính xác.

• Kiểm tra kết nối que đo: Đảm bảo các que đo tiếp xúc chắc chắn với hai đầu điện trở để tránh sai số.

• Tháo điện trở khỏi mạch khi cần đo chính xác: Nếu điện trở nằm trong mạch, các linh kiện khác có thể gây ảnh hưởng đến kết quả đo. Trong trường hợp cần độ chính xác cao, nên tháo rời điện trở khỏi mạch trước khi đo.

• Sai lầm phổ biến và cách khắc phục:

- Đo điện trở khi mạch còn nguồn → Có thể gây đoản mạch hoặc đo sai kết quả.

- Chọn sai thang đo → Làm đồng hồ hiển thị sai hoặc gây hỏng thiết bị đo.

- Không kiểm tra pin đồng hồ vạn năng → Pin yếu có thể làm giảm độ chính xác khi đo.

» Giải pháp: Thực hiện đo theo đúng quy trình để đảm bảo độ chính xác và an toàn, đặc biệt khi làm việc với hệ thống điện áp cao.

Ứng dụng của điện trở toàn phần trong kỹ thuật điện và điện tử

Điện trở toàn phần không chỉ là một con số tính toán mà còn ảnh hưởng trực tiếp đến hiệu suất và độ ổn định của mạch điện. Nhóm chuyên gia sửa điện nước Đà Nẵng cho biết, hiểu và áp dụng đúng điện trở toàn phần giúp tối ưu hóa thiết kế mạch, giảm tổn thất năng lượng và đảm bảo an toàn cho hệ thống. Dưới đây là một số ứng dụng của nó trong kỹ thuật điện và điện tử.

1. Tính toán điện trở trong thiết kế mạch công suất

Trong mạch công suất, điện trở toàn phần đóng vai trò quyết định trong việc điều chỉnh dòng điện và kiểm soát nhiệt lượng phát sinh.

• Tối ưu hóa hiệu suất: Khi thiết kế mạch nguồn hoặc bộ điều khiển cho động cơ, việc tính toán chính xác điện trở toàn phần giúp đảm bảo rằng dòng điện được phân bổ hợp lý, giảm thiểu sụt áp và hao tổn năng lượng.

• Kiểm soát nhiệt độ: Một điện trở toàn phần quá cao có thể gây ra hiện tượng sụt áp lớn và làm nóng các linh kiện trong mạch. Do đó, các kỹ sư cần tính toán để chọn lựa điện trở phù hợp, đảm bảo mạch không bị quá tải và quá nhiệt.

• Ví dụ thực tế: Trong hệ thống điều khiển của máy bơm, điện trở toàn phần của các dây nối và linh kiện ảnh hưởng đến dòng điện chạy qua mạch, từ đó tác động đến hiệu suất hoạt động và tuổi thọ của máy.

2. Vai trò của điện trở toàn phần trong hệ thống truyền tải điện

Trong hệ thống truyền tải điện, điện trở toàn phần của đường dây và các mối nối góp phần quyết định hiệu quả truyền tải năng lượng.

• Giảm tổn thất năng lượng: Các đường dây có điện trở cao sẽ gây ra sụt áp lớn khi truyền tải điện năng, dẫn đến lãng phí năng lượng dưới dạng nhiệt. Do đó, việc tính toán và thiết kế đường dây với điện trở toàn phần thấp là rất quan trọng trong việc tối ưu hóa hiệu suất truyền tải.

• Đảm bảo ổn định điện áp: Một điện trở toàn phần nhỏ giúp duy trì mức điện áp ổn định đến các tải, tránh hiện tượng điện áp bị biến động mạnh do mất mát trên đường dây.

• Ví dụ thực tế: Trong các nhà máy điện, các kỹ sư thường sử dụng dây dẫn có điện trở thấp và tính toán tổng điện trở của đường dây để đảm bảo rằng điện áp đến các trạm biến áp được duy trì ổn định, từ đó giảm thiểu tổn thất năng lượng trong quá trình truyền tải.

3. Điện trở toàn phần trong mạch điện tử và cảm biến

Trong mạch điện tử, điện trở toàn phần không chỉ ảnh hưởng đến dòng điện và điện áp mà còn đóng vai trò quan trọng trong việc điều chỉnh điểm làm việc của các linh kiện và độ chính xác của cảm biến.

• Thiết lập điểm làm việc: Trong các mạch khuếch đại và vi xử lý, điện trở toàn phần của các mạch phân áp và mạch kéo (pull-up, pull-down) giúp thiết lập điểm làm việc ổn định cho các linh kiện, từ đó đảm bảo hoạt động chính xác và giảm thiểu nhiễu tín hiệu.

• Đo lường và cảm biến: Trong các mạch cảm biến như NTC, LDR hay cảm biến áp suất, điện trở toàn phần của mạch ảnh hưởng đến độ chính xác của các phép đo. Việc tính toán chính xác giúp điều chỉnh mạch sao cho tín hiệu cảm biến được khuếch đại và xử lý đúng cách, từ đó cải thiện độ nhạy và độ tin cậy của hệ thống.

• Ví dụ thực tế: Một mạch đo nhiệt độ sử dụng cảm biến NTC 10k, nếu điện trở toàn phần không được tính toán đúng, giá trị nhiệt độ đo được có thể bị sai lệch, ảnh hưởng đến việc điều khiển hệ thống làm mát hoặc sưởi ấm.

Tóm lại, việc hiểu và áp dụng đúng điện trở toàn phần là yếu tố then chốt trong việc điều chỉnh dòng điện, ổn định điện áp và bảo vệ thiết bị. Các phương pháp tính toán và đo lường được giới thiệu không chỉ giúp tối ưu hóa hiệu suất hoạt động của mạch điện mà còn góp phần tăng cường độ tin cậy và an toàn cho toàn hệ thống. Nắm vững kiến thức này sẽ là bước đệm quan trọng cho những ứng dụng thực tế trong kỹ thuật điện và điện tử hiện đại.
