Trong mạch điện điện trở có công dụng phân chia điện áp?

Trong mạch điện điện trở có công dụng phân chia điện áp?

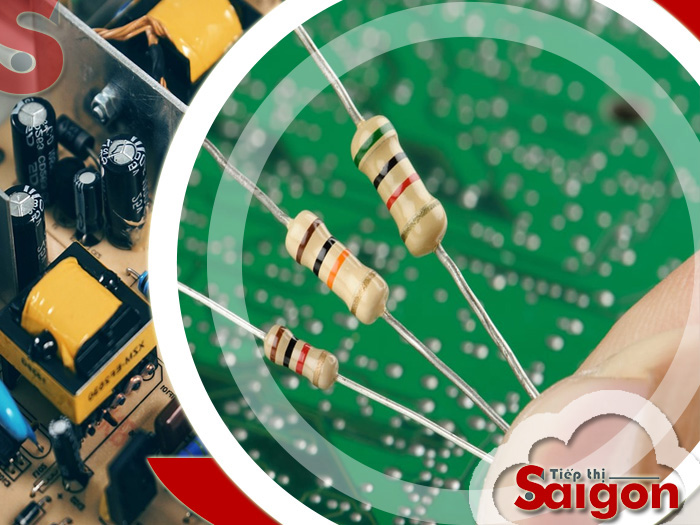

1. Khái quát vai trò của điện trở trong mạch điện

• Giới hạn và điều khiển dòng điện: Điện trở giúp kiểm soát cường độ dòng điện chạy qua các thành phần mạch, tránh hiện tượng quá tải hoặc hư hỏng linh kiện.
• Tạo ra mức điện áp cần thiết: Bằng cách phân bố điện áp theo giá trị điện trở, các linh kiện nhận đúng mức điện áp cần thiết để hoạt động ổn định.
• Hỗ trợ điều chỉnh tín hiệu và lọc nhiễu: Trong mạch điện tử, điện trở kết hợp với tụ điện và cuộn cảm để tạo bộ lọc tín hiệu, điều chỉnh độ lợi hoặc triệt tiêu nhiễu không mong muốn.
• Bảo vệ mạch và linh kiện: Đóng vai trò như phần tử hạn dòng, điện trở được sử dụng ở vị trí đầu vào để tránh sốc điện gây hư hỏng mạch điện nhạy cảm.

2. Hiện tượng phân chia điện áp là gì?

• Là quá trình chia nhỏ điện áp tổng trên nhiều điện trở mắc nối tiếp: Khi các điện trở mắc nối tiếp trong một mạch điện, hiệu điện thế toàn phần được phân phối cho từng điện trở theo tỷ lệ thuận với giá trị của chúng.
• Cơ sở của định luật Ohm trong phân tích mạch: Phân chia điện áp dựa trên hệ thức V_i = R_i /R_tổng × V_nguồn​, phản ánh mức độ ảnh hưởng của mỗi điện trở đến tổng điện áp.
• Giúp thiết kế mạch có nhiều cấp điện áp khác nhau: Đây là nguyên tắc nền tảng trong thiết kế mạch cấp nguồn cho các vi mạch hoặc cảm biến yêu cầu mức điện áp thấp hơn nguồn chính.
• Ứng dụng rộng rãi trong cảm biến và mạch đo lường: Phân áp giúp tạo ra tín hiệu đầu vào chính xác cho các bộ chuyển đổi ADC, thường thấy trong mạch vi điều khiển.

3. Khi nào điện trở hoạt động như một mạch chia áp?

• Khi các điện trở được mắc nối tiếp với nhau và có tải lấy điện áp tại một điểm giữa: Mạch chia áp hình thành khi có ít nhất hai điện trở nối tiếp và điểm giữa của chúng được dùng làm điểm cấp điện áp cho một phần khác của mạch.
• Điều kiện lý tưởng là dòng tải nhỏ hoặc bỏ qua dòng tải: Để mạch chia áp hoạt động chính xác, điện trở tải mắc song song với một điện trở trong mạch chia phải có giá trị lớn, tránh gây sai lệch điện áp phân chia.
• Khi yêu cầu thiết kế mạch đơn giản, ít linh kiện: Trong các ứng dụng không đòi hỏi độ chính xác cao, việc dùng điện trở chia áp giúp tiết kiệm không gian và chi phí thiết kế.
• Khi cần chuyển đổi tín hiệu hoặc tạo điểm điện áp tham chiếu: Mạch chia áp là công cụ đơn giản nhưng hiệu quả để tạo mức điện áp cố định dùng làm chuẩn tham chiếu cho các khâu khuếch đại hoặc so sánh tín hiệu.

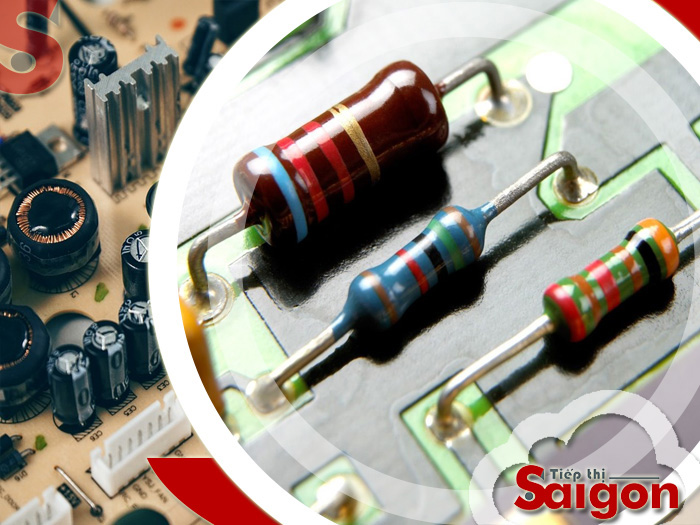

Nguyên lý phân chia điện áp bằng điện trở

1. Cơ chế hoạt động trong mạch điện nối tiếp

• Dòng điện trong mạch nối tiếp là không đổi: Khi các điện trở được mắc nối tiếp với nhau, dòng điện đi qua từng điện trở là như nhau do không có nhánh rẽ.
• Điện áp phân bố theo tỷ lệ điện trở: Hiệu điện thế toàn mạch được chia đều cho các điện trở theo tỉ lệ thuận với giá trị từng điện trở. Mỗi điện trở sẽ có điện áp rơi đúng bằng tích của dòng điện chung và điện trở đó.
• Phân chia điện áp phụ thuộc vào tổng trở mạch: Tỷ lệ điện áp trên mỗi điện trở không chỉ phụ thuộc vào chính nó mà còn phụ thuộc vào tổng điện trở của toàn bộ mạch nối tiếp.
• Ứng dụng trong thiết kế phân áp chính xác: Nguyên lý này cho phép điều chỉnh điện áp đầu ra bằng cách thay đổi giá trị tương đối giữa các điện trở, rất hữu ích trong các mạch cảm biến hoặc mạch lấy điện áp tham chiếu.

2. Mối quan hệ giữa điện áp, điện trở và dòng điện

• Điện áp tỷ lệ thuận với điện trở khi dòng điện cố định: Trong cùng một dòng điện, điện trở càng lớn thì điện áp rơi trên nó càng lớn, theo định luật Ohm V = I × R.
• Tổng điện áp là tổng các điện áp thành phần: Trong mạch nối tiếp, điện áp nguồn bằng tổng các điện áp rơi trên từng điện trở, biểu thị sự bảo toàn năng lượng trong mạch điện.
• Điện trở tác động trực tiếp đến mức điện áp phân chia: Bằng cách thay đổi điện trở, có thể điều khiển lượng điện áp phân bổ tới từng điểm trong mạch, ảnh hưởng trực tiếp đến hiệu suất và ổn định của các linh kiện điện tử.
• Dòng điện không phụ thuộc vị trí điện trở: Trong mạch nối tiếp, mọi điện trở đều chịu chung một dòng điện nên mối quan hệ giữa điện áp và điện trở tại từng điểm được phân tích độc lập theo công thức Ohm.

3. Công thức tính điện áp phân áp

• Công thức cơ bản của mạch chia áp nối tiếp: Với hai điện trở R₁ và R₂ mắc nối tiếp, điện áp trên R₂ được tính theo công thức:

V_R2 = R₂/(R₁ R₂) × V_nguồn

• Phép chia tỷ lệ giữa trở kháng và tổng trở mạch: Mỗi điện áp rơi phụ thuộc vào tỉ lệ giữa điện trở đang xét và tổng toàn bộ điện trở trong mạch.
• Ứng dụng công thức cho nhiều điện trở: Khi có nhiều điện trở nối tiếp, tổng trở được tính bằng tổng các giá trị điện trở và áp dụng tỷ lệ tương ứng để xác định phân áp từng đoạn.
• Lưu ý về ảnh hưởng tải: Khi có thêm tải mắc vào điểm chia điện áp, cần hiệu chỉnh công thức để tránh sai số do thay đổi tổng trở mạch.

4. So sánh phân áp trong mạch nối tiếp và song song

• Trong mạch nối tiếp, điện áp chia – dòng điện giữ nguyên: Điện áp bị phân chia giữa các điện trở, nhưng dòng điện là như nhau ở mọi điểm.
• Trong mạch song song, điện áp giữ nguyên – dòng điện chia: Mỗi nhánh song song có cùng điện áp như nguồn, dòng điện phân chia theo tỷ lệ nghịch với điện trở của từng nhánh.
• Mạch nối tiếp thích hợp tạo điểm điện áp tham chiếu: Dùng khi cần trích điện áp thấp hơn nguồn cho các khối chức năng khác.
• Mạch song song hiệu quả khi cần chia tải: Dễ dàng điều phối dòng điện cho các thiết bị có công suất khác nhau nhưng cùng yêu cầu điện áp.
• Khả năng kiểm soát điện áp phụ thuộc loại mạch: Mạch nối tiếp ưu tiên phân áp chính xác, mạch song song ưu tiên phân phối dòng và ổn định áp đầu ra cho từng nhánh.

Mạch chia điện áp: đặc điểm và cấu trúc

1. Cách bố trí điện trở trong mạch chia điện áp

• Mạch chia áp cơ bản sử dụng hai điện trở mắc nối tiếp: Một đầu của mạch nối với nguồn điện áp, đầu còn lại nối đất. Điểm lấy điện áp đầu ra nằm giữa hai điện trở.
• Tỷ lệ điện trở quyết định mức điện áp đầu ra: Điện áp ở điểm giữa phụ thuộc vào tỷ lệ giữa hai điện trở, cho phép điều chỉnh giá trị điện áp cần thiết một cách đơn giản và linh hoạt.
• Điện trở thường có giá trị lớn để giảm tổn hao năng lượng: Nhằm hạn chế dòng điện chạy qua mạch chia áp và giảm công suất tiêu tán, các điện trở thường được chọn trong khoảng vài kΩ đến hàng trăm kΩ.
• Bố trí vật lý cần đảm bảo tính ổn định điện áp: Các điện trở nên được gắn chắc chắn, tránh rung lắc cơ học hoặc nhiệt độ môi trường làm thay đổi điện trở suất, ảnh hưởng đến độ chính xác phân áp.

2. Mạch phân áp có tải và không tải

• Mạch phân áp không tải là mô hình lý tưởng: Khi không có tải gắn vào điểm lấy điện áp, dòng điện không bị rẽ nhánh, giúp duy trì phân áp chính xác theo công thức tính toán ban đầu.
• Mạch phân áp có tải có thêm điện trở song song: Khi có tải, điện trở tải mắc song song với một trong hai điện trở của mạch chia áp, làm thay đổi tổng trở tại điểm đó và gây ra sai lệch điện áp đầu ra.
• Tải càng nhỏ thì sai số càng lớn: Nếu điện trở tải nhỏ hơn nhiều so với điện trở trong mạch chia áp, hiện tượng sụt áp rõ rệt sẽ xảy ra, ảnh hưởng lớn đến hiệu quả và độ ổn định của hệ thống.
• Cần tính toán lại phân áp khi có tải: Trong trường hợp có tải, cần áp dụng mô hình tương đương để xác định điện áp đầu ra chính xác, tránh các sai số dẫn đến sai chức năng mạch.

3. Ảnh hưởng của tải đến điện áp đầu ra

• Điện áp đầu ra giảm khi tải tiêu thụ dòng lớn: Dòng điện qua tải làm giảm điện áp trên phần còn lại của mạch chia, gây sụt áp ngoài mong muốn.
• Tải có giá trị thấp gây méo tín hiệu phân áp: Điện trở tải càng thấp thì hiệu điện thế đầu ra càng lệch so với giá trị lý thuyết, dẫn đến độ chính xác phân áp giảm mạnh.
• Khả năng cấp dòng của mạch chia bị giới hạn: Vì dùng điện trở lớn để tiết kiệm năng lượng, mạch chia điện áp không thể cung cấp dòng điện lớn cho tải mà không bị biến thiên điện áp.
• Giải pháp dùng bộ đệm hoặc mạch khuếch đại: Để khắc phục ảnh hưởng của tải, có thể dùng op-amp cấu hình buffer để lấy điện áp ra mà không gây ảnh hưởng đến phân áp ban đầu.

4. Giới hạn ứng dụng của mạch phân áp

• Không thích hợp để cấp nguồn cho tải tiêu thụ lớn: Với công suất đầu ra thấp, mạch chia điện áp không thể cấp dòng ổn định cho các thiết bị đòi hỏi năng lượng cao.
• Độ chính xác thấp khi tải thay đổi liên tục: Nếu tải không ổn định, giá trị điện áp đầu ra sẽ dao động mạnh, gây sai số lớn trong các mạch điều khiển hoặc cảm biến.
• Không tối ưu trong môi trường công nghiệp khắc nghiệt: Ảnh hưởng của nhiệt độ và nhiễu điện từ dễ gây sai lệch giá trị điện trở, dẫn đến mất ổn định phân áp.
• Chỉ hiệu quả trong các mạch tín hiệu nhỏ và cố định: Mạch phân áp chủ yếu được dùng để lấy điện áp tham chiếu, chỉnh mức tín hiệu hoặc tạo đầu vào cho ADC, nơi yêu cầu dòng điện rất thấp và tính ổn định cao.

Hướng dẫn chọn điện trở chia áp hiệu quả

1. Tiêu chí chọn giá trị điện trở

• Tỷ lệ giữa các điện trở quyết định mức phân áp: Giá trị điện trở cần được lựa chọn sao cho phù hợp với tỷ lệ điện áp mong muốn, đảm bảo mạch đạt được điện áp đầu ra chính xác.
• Tổng trở mạch nên đủ lớn để hạn chế tiêu tán công suất: Tổng điện trở càng cao thì dòng điện càng nhỏ, giúp giảm tổn hao năng lượng trong các ứng dụng không yêu cầu dòng lớn.
• Chọn điện trở có dung sai thấp để tăng độ chính xác: Ưu tiên loại điện trở có sai số ±1% hoặc ±0.1% nhằm đảm bảo độ ổn định phân áp trong các mạch yêu cầu độ chính xác cao.
• Giá trị phải tương thích với các yếu tố khác trong mạch: Điện trở được chọn cần phù hợp với tải, đặc tính nguồn cấp và điều kiện nhiệt độ để tránh biến thiên ngoài kiểm soát.

2. Cách tính điện trở phù hợp với điện áp mong muốn

• Áp dụng định luật Ohm và nguyên lý chia áp: Với điện áp đầu ra mong muốn V_out​, điện trở R₁ và R₂ được tính từ công thức:

V_out = R₂/(R₁ R₂) × V_in​

• Tái cấu trúc công thức để tìm giá trị điện trở: Nếu biết V_in​, V_out và một trong hai điện trở, có thể tính giá trị còn lại để đạt đúng phân áp yêu cầu.
• Cân bằng giữa độ chính xác và dòng điện tiêu thụ: Nếu mạch yêu cầu dòng nhỏ, chọn điện trở lớn; nếu mạch cần tốc độ đáp ứng nhanh, có thể dùng giá trị điện trở nhỏ hơn nhưng cần tính toán công suất phù hợp.
• Tích hợp thêm tải vào mô hình tính: Khi biết tải tiêu thụ, cần tính giá trị điện trở tương đương để đưa vào công thức phân áp, tránh sai số do dòng rẽ qua tải.

3. Lưu ý khi lựa chọn điện trở cho mạch thực tế

• Dự đoán trước tác động của tải đến phân áp: Nếu tải thay đổi hoặc có trị số nhỏ, cần thiết kế mạch đệm để bảo vệ phân áp ban đầu.
• Kiểm tra công suất điện trở phù hợp: Chọn điện trở có công suất lớn hơn ít nhất 2 lần công suất tiêu tán thực tế để tránh hư hỏng khi hoạt động lâu dài.
• Ưu tiên điện trở chất lượng cao trong mạch nhạy cảm: Với mạch cảm biến, ADC hay khuếch đại tín hiệu, dùng điện trở kim loại hoặc màng mỏng giúp giảm sai số nhiệt.
• Tính đến môi trường nhiệt độ và độ ẩm: Ở điều kiện môi trường khắc nghiệt, điện trở cần có hệ số nhiệt thấp và khả năng chịu ảnh hưởng độ ẩm để đảm bảo độ ổn định lâu dài.

4. Ứng dụng mạch phân áp trong thiết kế cảm biến

• Tạo điện áp đầu vào cho bộ ADC: Mạch phân áp giúp điều chỉnh tín hiệu cảm biến về mức điện áp phù hợp với đầu vào của bộ chuyển đổi tương tự – số (ADC), đảm bảo tính toàn vẹn tín hiệu.
• Đọc giá trị cảm biến thay đổi theo điện áp: Với cảm biến biến trở như thermistor hoặc LDR, mạch chia áp giúp chuyển đổi thay đổi trở kháng thành tín hiệu điện áp tuyến tính.
• Kết hợp với vi điều khiển trong hệ nhúng: Phân áp cho phép lấy mẫu chính xác tín hiệu từ cảm biến để xử lý bằng vi điều khiển, phù hợp với yêu cầu về điện áp đầu vào ổn định.
• Điều chỉnh mức tín hiệu trước khi khuếch đại: Trong các hệ thống đo lường, phân áp được dùng để chuẩn hóa tín hiệu cảm biến trước khi đưa vào bộ khuếch đại hoặc mạch so sánh logic.

Phân chia điện áp bằng điện trở không chỉ là một nguyên tắc tính toán lý thuyết mà còn là giải pháp thực tiễn được áp dụng rộng rãi trong thiết kế mạch cảm biến, vi điều khiển hay hệ thống tín hiệu. Việc hiểu rõ cơ chế và điều kiện hoạt động của mạch chia áp sẽ giúp bạn làm chủ thiết kế, tối ưu hiệu năng và kiểm soát được mọi biến động trong hệ thống điện tử.
