Phân biệt mạch điện song song và nối tiếp

Sự khác biệt về cấu trúc này quyết định các đặc tính điện của từng loại mạch. Với mạch nối tiếp, dòng điện không có vị trí phân nhánh nên cường độ dòng điện qua các phần tử bằng nhau. Với mạch song song, dòng điện tổng phân chia giữa các nhánh, trong khi hiệu điện thế trên mỗi nhánh bằng hiệu điện thế giữa hai nút chung.

Mạch điện nối tiếp có đặc điểm gì?

Mạch điện nối tiếp là mạch trong đó các phần tử được kết nối liên tiếp, đầu ra của phần tử này nối với đầu vào của phần tử tiếp theo và dòng điện chỉ có một đường chính để đi qua.

Các đặc điểm cơ bản gồm:

• Cường độ dòng điện bằng nhau tại mọi phần tử: (I = I_1 = I_2 = ... = I_n)

• Hiệu điện thế toàn mạch bằng tổng hiệu điện thế trên các phần tử: (U = U_1 U_2 ... U_n)

• Điện trở tương đương bằng tổng các điện trở thành phần: (R_{tđ} = R_1 R_2 ... R_n)

• Nếu một vị trí trong đường dẫn bị hở, dòng điện của toàn mạch bị gián đoạn

Điện áp trong mạch nối tiếp không phải lúc nào cũng được chia đều. Với các điện trở mắc nối tiếp, điện áp trên mỗi điện trở phụ thuộc vào giá trị điện trở đó. Điện trở càng lớn thì độ sụt áp trên nó càng lớn khi cùng một dòng điện chạy qua.

Ví dụ, hai điện trở 10 Ω và 20 Ω mắc nối tiếp với nguồn 6 V có tổng điện trở 30 Ω. Dòng điện trong mạch là 0,2 A. Khi đó, điện áp trên điện trở 10 Ω là 2 V và trên điện trở 20 Ω là 4 V.

Mạch điện song song có đặc điểm gì?

Mạch điện song song là mạch có từ hai nhánh trở lên cùng nối vào hai điểm chung. Dòng điện từ nguồn có thể đi theo nhiều đường khác nhau trước khi các nhánh hợp lại.

Các đặc điểm cơ bản gồm:

• Hiệu điện thế giữa hai đầu các nhánh bằng nhau: (U = U_1 = U_2 = ... = U_n)

• Cường độ dòng điện toàn mạch bằng tổng dòng điện qua các nhánh: (I = I_1 I_2 ... I_n)

• Với các điện trở mắc song song: (\frac{1}{R_{tđ}} = \frac{1}{R_1} \frac{1}{R_2} ... \frac{1}{R_n})

• Điện trở tương đương nhỏ hơn điện trở của từng nhánh riêng lẻ

• Một nhánh bị hở không nhất thiết làm các nhánh còn lại ngừng hoạt động nếu chúng vẫn nối đầy đủ với nguồn

Dòng điện trong các nhánh không nhất thiết được chia đều. Theo định luật Ohm, khi các nhánh có cùng điện áp, nhánh có điện trở nhỏ hơn sẽ có dòng điện lớn hơn. Chỉ khi các nhánh có điện trở bằng nhau thì dòng điện mới được chia đều.

Ví dụ, hai điện trở 10 Ω và 20 Ω mắc song song vào nguồn 6 V đều chịu điện áp 6 V. Dòng điện qua điện trở 10 Ω là 0,6 A, còn dòng qua điện trở 20 Ω là 0,3 A. Dòng điện tổng là 0,9 A.

Mạch điện song song và nối tiếp khác nhau thế nào?

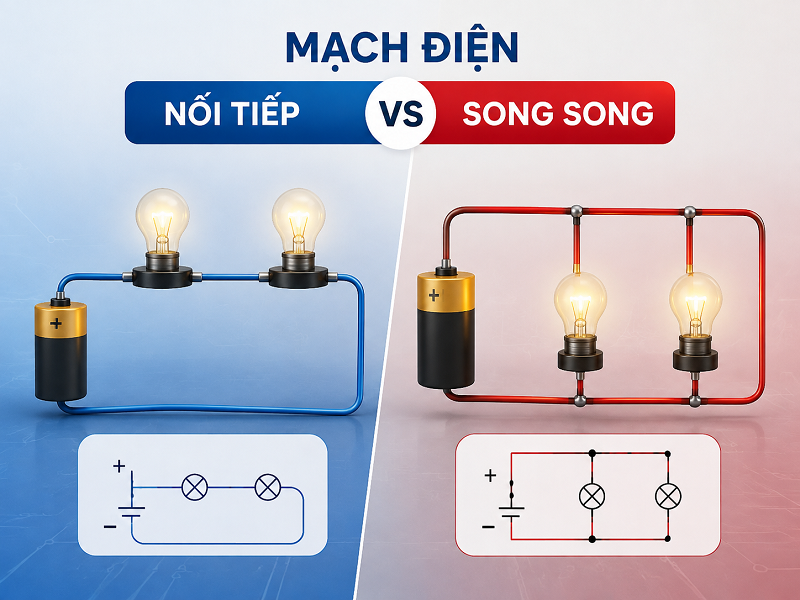

Khác biệt cốt lõi có thể ghi nhớ như sau: mạch nối tiếp giữ cùng dòng điện qua các phần tử, còn mạch song song giữ cùng điện áp trên các nhánh.

Cách nhận biết mạch điện nối tiếp và song song

Nhận biết mạch nối tiếp

Để xác định hai phần tử có mắc nối tiếp hay không, hãy quan sát đường dẫn giữa chúng. Nếu dòng điện đi qua phần tử thứ nhất rồi bắt buộc tiếp tục đi qua phần tử thứ hai mà tại điểm nối giữa hai phần tử không có nhánh khác tách ra, chúng đang mắc nối tiếp với nhau.

Có thể kiểm tra bằng câu hỏi:

Từ phần tử thứ nhất đến phần tử thứ hai, dòng điện có một đường duy nhất hay không?

Nếu có và giữa chúng không xuất hiện nút phân nhánh, đó là dấu hiệu điển hình của mắc nối tiếp.

Nhận biết mạch song song

Hai phần tử mắc song song khi hai đầu của phần tử này lần lượt nối vào đúng hai nút mà hai đầu của phần tử kia cũng nối vào.

Có thể kiểm tra bằng câu hỏi:

Hai phần tử có cùng chung hai điểm nối hay không?

Nếu có, chúng mắc song song và có cùng hiệu điện thế giữa hai đầu.

Không nên chỉ dựa vào hình dạng sơ đồ

Một sơ đồ có các linh kiện được vẽ cạnh nhau chưa chắc là mạch song song; tương tự, các linh kiện nằm trên cùng một hàng chưa chắc mắc nối tiếp. Dây dẫn có thể được vẽ uốn cong hoặc bố trí theo nhiều cách nhưng không làm thay đổi kiểu kết nối điện.

Vì vậy, cách nhận biết đáng tin cậy là lần theo các nút và đường dẫn của dòng điện thay vì dựa vào vị trí hình học của linh kiện.

Mạch điện nối tiếp và song song khác nhau trước hết ở cấu trúc kết nối. Mạch nối tiếp có một đường dẫn nên dòng điện qua các phần tử bằng nhau; mạch song song có nhiều nhánh cùng nối vào hai nút chung nên điện áp trên các nhánh bằng nhau. Khi đọc sơ đồ, hãy xác định các điểm phân nhánh và hai đầu nối của từng phần tử để nhận biết chính xác, đồng thời nhớ rằng điện áp trong mạch nối tiếp và dòng điện trong mạch song song không mặc nhiên được chia đều.
