Sơ đồ đấu nối điện mặt trời hòa lưới gia đình

Đối với hộ gia đình, việc hiểu đúng sơ đồ giúp chủ đầu tư kiểm tra phương án của đơn vị thi công, nhận biết các vị trí có nguy cơ đấu sai và đánh giá liệu hệ thống có phù hợp với inverter, công suất tải và nguồn điện hiện hữu hay không. Đây cũng là cơ sở quan trọng để nghiệm thu, bảo trì và xử lý các lỗi như inverter không khởi động, thường xuyên báo quá áp, zero export hoạt động sai hoặc sản lượng thấp hơn dự kiến.

Sơ đồ đấu nối điện mặt trời hòa lưới gồm những gì?

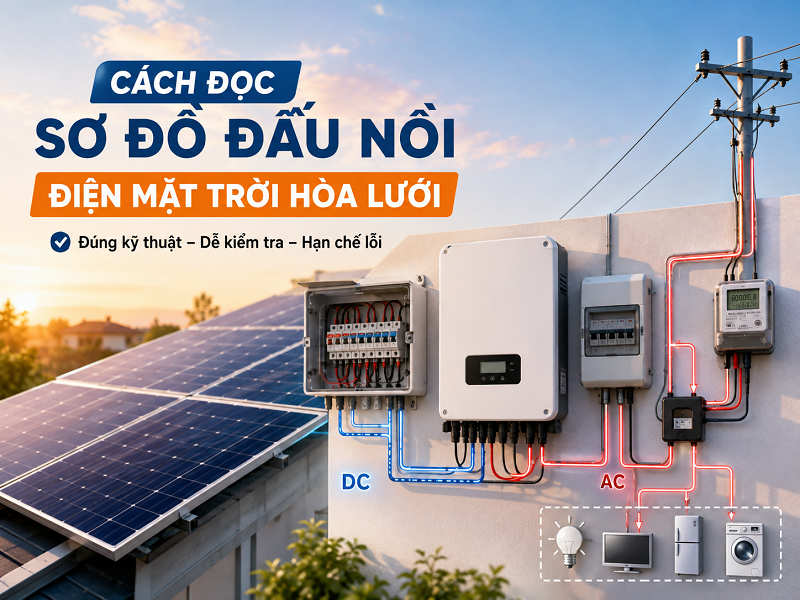

Luồng kết nối tổng thể

Một hệ thống điện mặt trời hòa lưới gia đình thường được kết nối theo trình tự:

Dàn pin mặt trời → Chuỗi PV → Thiết bị bảo vệ DC → Inverter hòa lưới → Thiết bị bảo vệ AC → Tủ điện tổng → Tải trong nhà → Công tơ điện → Lưới điện

Nếu công trình sử dụng chế độ giới hạn phát ngược, sơ đồ còn có smart meter hoặc biến dòng CT tại điểm giao nhận điện. Thiết bị này đo công suất nhập và xuất lưới, sau đó gửi dữ liệu về inverter để điều chỉnh công suất phát.

Luồng trên chỉ thể hiện nguyên lý chung. Sơ đồ thực tế có thể thay đổi tùy theo số lượng chuỗi pin, loại inverter, hệ điện một pha hoặc ba pha, số MPPT, khả năng tích hợp bảo vệ và yêu cầu của công trình.

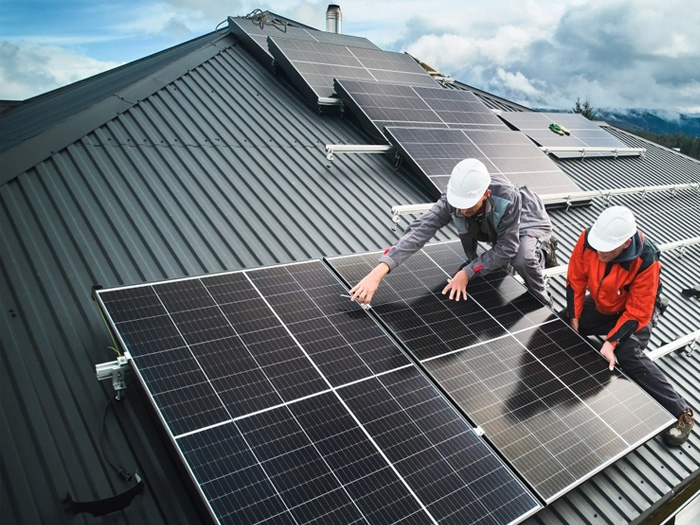

Dàn pin năng lượng mặt trời

Dàn pin là nơi tiếp nhận bức xạ mặt trời và tạo ra điện một chiều. Trên sơ đồ, các tấm pin có thể được thể hiện riêng lẻ hoặc gom thành từng chuỗi.

Những thông số quan trọng của một tấm pin gồm:

• Pmax: Công suất cực đại

• Voc: Điện áp hở mạch

• Vmp: Điện áp tại điểm công suất cực đại

• Isc: Dòng điện ngắn mạch

• Imp: Dòng điện tại điểm công suất cực đại

• Hệ số nhiệt của Voc và Vmp

• Dòng cầu chì nối tiếp tối đa

Các thông số này quyết định số tấm có thể ghép nối tiếp trong một chuỗi và số chuỗi có thể đấu vào từng MPPT của inverter.

Sai lầm phổ biến là chỉ so sánh tổng công suất dàn pin với công suất inverter. Trên thực tế, dàn pin có thể đúng công suất nhưng sai điện áp hoặc dòng điện đầu vào. Khi đó inverter vẫn có thể không hoạt động ổn định.

Chuỗi pin PV String

Các tấm pin thường được ghép nối tiếp thành chuỗi để tạo điện áp phù hợp với inverter. Khi ghép nối tiếp, điện áp của các tấm được cộng lại, còn dòng điện của chuỗi gần bằng dòng của một tấm.

Ví dụ, một tấm pin có:

• Vmp là 41 V

• Voc là 49 V

• Imp là 13 A

• Isc là 13,8 A

Nếu ghép 10 tấm nối tiếp, thông số chuỗi tại điều kiện danh định sẽ xấp xỉ:

• Vmp chuỗi: 410 V

• Voc chuỗi: 490 V

• Imp chuỗi: 13 A

• Isc chuỗi: 13,8 A

Nếu hai chuỗi giống nhau được ghép song song vào cùng một MPPT, điện áp gần như giữ nguyên nhưng dòng điện được cộng lại. Khi đó dòng vận hành có thể đạt khoảng 26 A.

Vì vậy, người đọc sơ đồ phải xác định rõ mỗi chuỗi có bao nhiêu tấm, bao nhiêu chuỗi được ghép song song và các chuỗi được đưa vào MPPT nào.

Hộp gom và bảo vệ DC

Hộp gom DC được dùng để tập trung nhiều chuỗi pin trước khi đưa vào inverter. Một hộp gom có thể gồm:

• Cầu chì bảo vệ từng chuỗi

• Thanh đấu nối dương và âm

• Công tắc cách ly DC

• Thiết bị chống sét lan truyền DC

• Thanh tiếp địa

• Thiết bị theo dõi dòng chuỗi

Không phải hệ thống gia đình nào cũng cần hộp gom riêng. Nhiều inverter dân dụng đã tích hợp nhiều đầu vào chuỗi, công tắc DC hoặc SPD. Tuy nhiên, phải kiểm tra tài liệu của đúng model inverter để biết thiết bị nào đã được tích hợp và thiết bị nào cần lắp bên ngoài.

Inverter hòa lưới

Inverter là thiết bị trung tâm của hệ thống. Thiết bị nhận điện DC từ dàn pin, theo dõi điểm công suất cực đại, chuyển đổi sang điện AC và đồng bộ với điện áp, tần số của lưới.

Các thông số cần kiểm tra trên sơ đồ hoặc tài liệu inverter gồm:

• Điện áp DC tối đa

• Điện áp khởi động

• Dải điện áp MPPT

• Dòng đầu vào tối đa của từng cổng

• Dòng tối đa của mỗi MPPT

• Dòng ngắn mạch tối đa

• Số lượng MPPT

• Công suất AC danh định

• Dòng AC đầu ra tối đa

• Điện áp và số pha của lưới

• Chuẩn giao tiếp với smart meter

Không nên nhầm số cổng DC với số MPPT. Một inverter có bốn cổng chuỗi nhưng chỉ có hai MPPT, nghĩa là mỗi MPPT có thể nhận hai chuỗi song song.

Tủ điện và bảo vệ AC

Sau inverter, điện AC được đưa qua tủ điện bảo vệ trước khi kết nối với tủ điện tổng. Tủ này thường gồm:

• MCB hoặc MCCB

• Thiết bị cách ly AC

• SPD chống sét lan truyền

• Thiết bị bảo vệ dòng rò nếu thiết kế yêu cầu

• Thanh trung tính

• Thanh tiếp địa

• Thiết bị đo điện

Aptomat phía AC không chỉ dùng để đóng cắt inverter. Thiết bị còn phải bảo vệ được dây dẫn khi quá tải hoặc ngắn mạch. Vì vậy, dòng định mức của aptomat phải được chọn theo dòng đầu ra cực đại của inverter, tiết diện dây và điều kiện lắp đặt.

Tủ điện tổng và tải tiêu thụ

Nguồn từ inverter thường được đấu vào một nhánh riêng tại tủ điện tổng. Từ đây, điện mặt trời tham gia cấp cho các tải đang hoạt động trong công trình.

Không có một đường dây vật lý bắt buộc điện mặt trời chỉ cấp cho một thiết bị cụ thể. Việc “ưu tiên dùng điện mặt trời” là kết quả của cân bằng công suất tại điểm đấu nối.

Nếu inverter phát 3 kW và tải đang dùng 5 kW, tải nhận khoảng 3 kW từ điện mặt trời và 2 kW từ lưới. Nếu inverter phát 5 kW nhưng tải chỉ dùng 3 kW, phần chênh lệch khoảng 2 kW có thể phát lên lưới hoặc bị giới hạn tùy cấu hình hệ thống.

Smart meter, CT và công tơ điện

Smart meter hoặc CT đo công suất tại điểm kết nối giữa công trình và lưới. Dữ liệu đo được sử dụng để:

• Hiển thị điện năng nhập và xuất

• Xác định mức tự dùng

• Điều khiển zero export

• Giới hạn công suất phát ngược

• Theo dõi tải tiêu thụ

Cần phân biệt smart meter của inverter với công tơ của đơn vị điện lực. Smart meter chủ yếu phục vụ giám sát và điều khiển hệ thống. Công tơ điện lực phục vụ đo đếm điện năng giao nhận theo quy định áp dụng.

Hệ thống tiếp địa

Hệ thống tiếp địa thường kết nối với:

• Khung tấm pin

• Ray nhôm và kết cấu kim loại

• Vỏ inverter

• Tủ điện DC và AC

• SPD

• Các bộ phận kim loại có nguy cơ mang điện

Tiếp địa không phải dây dẫn làm việc bình thường. Nó tạo đường dẫn cho dòng sự cố, hỗ trợ thiết bị bảo vệ và giảm nguy cơ điện giật.

Một sơ đồ chỉ có biểu tượng tiếp địa nhưng không thể hiện điểm liên kết, thanh tiếp địa và đường dây PE vẫn chưa đủ chi tiết để thi công.

Cách đọc phần DC từ tấm pin đến inverter

Xác định số chuỗi và số tấm trong mỗi chuỗi

Trước tiên, cần tìm các ký hiệu như PV String, String 1, String 2, MPPT 1 hoặc MPPT 2.

Người đọc phải xác định:

• Tổng số tấm pin

• Số lượng tấm trên mỗi chuỗi

• Tổng số chuỗi

• Chuỗi nào đi vào cổng nào

• Các chuỗi dùng chung hay riêng MPPT

• Cách ghép nối tiếp và song song

Hai chuỗi dùng chung một MPPT nên có cùng số lượng tấm, cùng loại module, cùng hướng và điều kiện nhận nắng tương đồng. Nếu một chuỗi ở mái Đông và một chuỗi ở mái Tây nhưng cùng dùng một MPPT, hai chuỗi có thể có điểm công suất tối ưu khác nhau.

Kiểm tra điện áp hở mạch cực đại

Điện áp hở mạch chuỗi tại điều kiện danh định được tính sơ bộ:

Voc chuỗi = Số tấm nối tiếp × Voc của một tấm

Tuy nhiên, Voc tăng khi nhiệt độ giảm. Do đó, không được chỉ dùng Voc tại điều kiện tiêu chuẩn để so sánh với điện áp DC tối đa của inverter.

Công thức kiểm tra gần đúng:

Voc hiệu chỉnh = Voc × [1 hệ số tăng do nhiệt độ thấp]

Ví dụ:

• Voc một tấm: 49 V

• Số tấm: 10

• Hệ số nhiệt Voc: −0,28%/°C

• Nhiệt độ thiết kế thấp nhất: 10°C

Chênh lệch so với 25°C là 15°C. Mức tăng Voc xấp xỉ:

0,28% × 15 = 4,2%

Voc sau hiệu chỉnh của một tấm:

49 × 1,042 ≈ 51,06 V

Voc của chuỗi 10 tấm:

51,06 × 10 ≈ 510,6 V

Nếu inverter chỉ cho phép tối đa 500 VDC, cấu hình này không đạt yêu cầu dù Voc tại 25°C chỉ là 490 V.

Nguyên tắc bắt buộc là Voc chuỗi sau hiệu chỉnh phải thấp hơn điện áp DC tối đa của inverter.

Kiểm tra dải điện áp MPPT

Điện áp vận hành của chuỗi được ước tính:

Vmp chuỗi = Số tấm nối tiếp × Vmp của một tấm

Ví dụ, 10 tấm có Vmp 41 V sẽ tạo Vmp chuỗi khoảng 410 V.

Nếu dải MPPT của inverter là 160–480 V, chuỗi nằm trong vùng làm việc tại điều kiện danh định. Tuy nhiên, Vmp có xu hướng giảm khi nhiệt độ tấm tăng.

Vì vậy, cần kiểm tra hai biên:

• Khi trời lạnh, Voc không vượt điện áp DC tối đa

• Khi trời nóng, Vmp không giảm xuống dưới vùng MPPT cần thiết

Một chuỗi quá ngắn có thể khiến inverter khởi động muộn vào buổi sáng và dừng sớm vào buổi chiều. Chuỗi quá dài có thể gây quá áp đầu vào trong điều kiện nhiệt độ thấp.

Kiểm tra dòng đầu vào MPPT

Khi các tấm được ghép nối tiếp, dòng điện không cộng. Khi nhiều chuỗi được ghép song song, dòng điện được cộng lại.

Công thức sơ bộ:

Imp tổng = Số chuỗi song song × Imp của một chuỗi

Isc tổng = Số chuỗi song song × Isc của một chuỗi

Ví dụ, mỗi chuỗi có Imp 13 A và Isc 13,8 A. Nếu hai chuỗi song song:

• Imp tổng khoảng 26 A

• Isc tổng khoảng 27,6 A

Nếu MPPT chỉ cho phép dòng vận hành tối đa 22 A, cấu hình không phù hợp dù tổng công suất dàn pin vẫn nằm trong giới hạn.

Khi đọc datasheet phải phân biệt:

• Dòng tối đa mỗi cổng

• Dòng tối đa mỗi MPPT

• Dòng ngắn mạch tối đa

• Số chuỗi song song được phép

Kiểm tra cách phân bổ chuỗi vào MPPT

Các chuỗi dùng chung MPPT nên có đặc tính tương đồng. Những yếu tố cần so sánh gồm:

• Số lượng tấm trên chuỗi

• Loại và công suất tấm pin

• Hướng mái

• Góc nghiêng

• Mức độ che bóng

• Chiều dài dây

• Điều kiện thông gió

Nếu inverter có hai MPPT, nên ưu tiên tách các nhóm mái có hướng hoặc điều kiện chiếu sáng khác nhau sang hai MPPT độc lập.

Không nên ghép hai chuỗi khác số lượng tấm vào cùng một MPPT vì điện áp làm việc của chúng không đồng nhất.

Kiểm tra cầu chì chuỗi

Cầu chì chuỗi có nhiệm vụ hạn chế dòng điện ngược từ các chuỗi song song còn lại khi một chuỗi xảy ra sự cố.

Việc có cần cầu chì hay không phụ thuộc vào:

• Số chuỗi đấu song song

• Dòng điện ngược có thể xuất hiện

• Dòng cầu chì nối tiếp tối đa của module

• Giới hạn của dây dẫn

• Kiến trúc đầu vào inverter

Không nên mặc định mọi chuỗi đều cần cầu chì hoặc cứ lắp cầu chì là an toàn. Nếu chọn dòng cầu chì quá lớn, thiết bị có thể không bảo vệ được chuỗi khi xảy ra sự cố.

Kiểm tra công tắc cách ly và SPD DC

Công tắc cách ly DC phải phù hợp với điện áp, dòng điện và khả năng dập hồ quang DC. Không nên dùng thiết bị đóng cắt AC thay thế chỉ vì có cùng dòng định mức.

Khi ngắt công tắc DC, đoạn dây từ dàn pin đến công tắc vẫn có thể mang điện nếu tấm pin đang nhận ánh sáng.

SPD DC phải phù hợp với:

• Điện áp làm việc của chuỗi

• Cấu trúc hệ thống

• Kiểu nối đất

• Cấp bảo vệ

• Phương án chống sét

• Khoảng cách đến inverter

Dây nối từ SPD đến thanh tiếp địa cần được bố trí ngắn và hạn chế đi vòng. Dây quá dài làm tăng điện áp dư khi xuất hiện xung quá áp.

Cách đọc phần AC từ inverter đến tủ điện và lưới

Xác định hệ một pha hoặc ba pha

Hệ một pha thường có các dây:

• L

• N

• PE

Hệ ba pha thường có:

• L1

• L2

• L3

• N nếu thiết bị yêu cầu

• PE

Không nên chỉ dựa vào công suất để kết luận hệ thống phải dùng một pha hay ba pha. Phương án còn phụ thuộc nguồn điện hiện hữu, yêu cầu đấu nối, dòng điện trên mỗi pha và khả năng cân bằng tải.

Tính dòng AC đầu ra của inverter

Đối với inverter một pha, dòng điện có thể ước tính:

I ≈ P ÷ (U × cosφ)

Ví dụ, inverter 5 kW, điện áp 230 V và hệ số công suất gần 1:

I ≈ 5.000 ÷ 230 ≈ 21,7 A

Đối với inverter ba pha:

I ≈ P ÷ (√3 × U × cosφ)

Ví dụ, inverter 10 kW, điện áp dây 400 V:

I ≈ 10.000 ÷ (1,732 × 400) ≈ 14,4 A mỗi pha

Khi chọn dây và aptomat phải ưu tiên dòng AC cực đại ghi trong datasheet, không chỉ dùng kết quả tính theo công suất danh định.

Kiểm tra aptomat AC

Aptomat phải đáp ứng đồng thời:

• Chịu được dòng vận hành cực đại

• Bảo vệ được dây dẫn

• Có khả năng cắt phù hợp

• Đủ số cực

• Có đặc tính tác động phù hợp

• Phù hợp với hướng dẫn inverter

Ví dụ, inverter có dòng tối đa 22,8 A không có nghĩa cứ chọn aptomat 25 A là chắc chắn đúng. Cần xem thêm tiết diện dây, phương pháp đi dây, nhiệt độ môi trường, số dây đi chung máng và chiều dài tuyến.

Aptomat có dòng quá lớn so với khả năng chịu tải của dây sẽ làm giảm hiệu quả bảo vệ khi quá tải.

Kiểm tra tiết diện và sụt áp dây AC

Dây AC quá nhỏ hoặc quá dài làm tăng sụt áp. Khi inverter phát điện, dòng điện đi từ inverter về điểm đấu nối. Điện áp tại đầu inverter phải cao hơn điện áp tại tủ tổng để đẩy dòng điện đi.

Nếu tuyến dây có điện trở lớn:

• Điện áp tại inverter tăng cao

• Điện áp tại công tơ có thể vẫn bình thường

• Inverter có thể báo lỗi quá áp

• Hệ thống thường ngừng phát vào buổi trưa

Đây là lỗi thực tế dễ bị nhầm với inverter hỏng.

Khi kiểm tra cần đo:

• Điện áp tại đầu ra inverter

• Điện áp tại tủ tổng

• Điện áp tại công tơ

• Điện áp khi inverter chưa phát

• Điện áp khi inverter phát công suất cao

Không nên tự ý nâng ngưỡng bảo vệ điện áp để xử lý. Cần xác định nguyên nhân từ dây dẫn, mối nối, chất lượng lưới hoặc cấu hình inverter.

Kiểm tra điểm đấu nối vào tủ điện tổng

Nguồn inverter nên được đấu vào một nhánh riêng, có thiết bị bảo vệ riêng và được xác định rõ trên sơ đồ.

Cần kiểm tra:

• Vị trí aptomat inverter

• Điểm đấu vào thanh cái

• Khả năng chịu dòng của thanh cái

• Quan hệ với aptomat tổng

• Vị trí tải

• Vị trí smart meter

• Vị trí công tơ

• Kích thước và chủng loại dây

Không nên đấu inverter vào ổ cắm dân dụng hoặc một nhánh tải nhỏ. Cách đấu này có thể làm dây, ổ cắm hoặc aptomat nhánh bị quá tải.

Kiểm tra SPD AC và tiếp địa

SPD AC phải phù hợp với số pha, điện áp làm việc, cấu trúc trung tính và hệ thống tiếp địa.

Trên sơ đồ cần thể hiện rõ:

• SPD nối với pha nào

• Có kết nối trung tính hay không

• Điểm nối xuống PE

• Vị trí lắp trong tủ

• Phối hợp với SPD cấp trước nếu có

SPD không thay thế hệ thống chống sét trực tiếp. Thiết bị chỉ có hiệu quả khi được chọn và đấu nối đúng, đặc biệt là đường dây về tiếp địa.

Smart meter, CT và nguyên lý zero export

Vị trí đặt smart meter

Smart meter dùng cho zero export thường phải đặt tại điểm có thể đo toàn bộ công suất trao đổi giữa công trình và lưới.

Thiết bị phải nhìn thấy:

• Toàn bộ nguồn điện từ inverter

• Toàn bộ tải tiêu thụ

• Công suất nhập từ lưới

• Công suất phát lên lưới

Nếu meter chỉ đo một nhánh tải, inverter sẽ nhận dữ liệu không đầy đủ và điều chỉnh sai công suất.

Chiều lắp biến dòng CT

CT thường có mũi tên hoặc ký hiệu xác định chiều đo. Khi lắp ngược:

• Điện nhập lưới có thể bị hiểu thành xuất lưới

• Điện xuất lưới có thể bị hiểu thành nhập lưới

• Inverter giảm công suất khi không cần

• Hệ thống vẫn phát ngược dù đã bật zero export

• Dữ liệu trên ứng dụng bị đảo chiều

Sau khi lắp đặt, cần thử hệ thống ở nhiều trạng thái tải để xác nhận chiều đo.

Thứ tự pha trong hệ ba pha

Mỗi CT phải được gán đúng với điện áp của pha tương ứng:

• CT L1 đi với điện áp L1

• CT L2 đi với điện áp L2

• CT L3 đi với điện áp L3

Nếu dây đo điện áp và CT bị chéo pha, meter có thể tính sai công suất tác dụng dù dòng điện hiển thị vẫn có vẻ hợp lý.

Cơ chế hoạt động của zero export

Smart meter không trực tiếp ngắt dòng công suất. Thiết bị đo điện tại điểm đấu nối rồi gửi dữ liệu về inverter.

Ví dụ:

• Tải đang dùng 3 kW

• Dàn pin có thể phát 5 kW

• Cài đặt không phát ngược

Smart meter phát hiện khoảng 2 kW đang đi về phía lưới. Inverter sau đó giảm công suất từ 5 kW xuống gần 3 kW.

Phần công suất mặt trời còn lại không được “tiêu hủy”. Inverter dịch điểm vận hành của dàn pin để không khai thác toàn bộ công suất có thể tạo ra.

Phản ứng khi mất kết nối meter

Đây là điều kiện cần được thể hiện trong cấu hình vận hành.

Khi mất dữ liệu từ smart meter, inverter có thể:

• Giảm công suất về 0

• Giới hạn tại một giá trị an toàn

• Dừng phát và báo lỗi

• Tiếp tục phát theo cấu hình mặc định

Đối với công trình bắt buộc không phát ngược, không nên để inverter tiếp tục phát tối đa khi mất liên lạc meter.

Ví dụ đọc sơ đồ hệ thống điện mặt trời 5 kWp

Dữ liệu đầu vào

Giả sử hệ thống gồm:

• 10 tấm pin 500 W

• Vmp mỗi tấm 41 V

• Voc mỗi tấm 49 V

• Imp mỗi tấm 12,2 A

• Isc mỗi tấm 13 A

• Inverter một pha 5 kW

• Điện áp DC tối đa 600 V

• Dải MPPT 120–550 V

• Dòng tối đa mỗi MPPT 16 A

• Hai MPPT độc lập

• Dòng AC tối đa 23 A

Phương án một chuỗi 10 tấm

Thông số chuỗi tại điều kiện danh định:

• Công suất: 5.000 Wp

• Vmp: 410 V

• Voc: 490 V

• Imp: 12,2 A

• Isc: 13 A

Đánh giá ban đầu:

• Vmp nằm trong dải MPPT

• Dòng nhỏ hơn giới hạn 16 A

• Voc danh định nhỏ hơn 600 V

Tuy nhiên, vẫn phải hiệu chỉnh Voc theo nhiệt độ thấp nhất. Nếu Voc sau hiệu chỉnh vẫn thấp hơn 600 V, phương án có thể phù hợp về phía DC.

Phương án hai chuỗi, mỗi chuỗi năm tấm

Mỗi chuỗi có:

• Công suất: 2.500 Wp

• Vmp: 205 V

• Voc: 245 V

• Imp: 12,2 A

• Isc: 13 A

Nếu mỗi chuỗi đi vào một MPPT riêng, cấu hình có thể phù hợp vì dòng mỗi MPPT vẫn dưới 16 A. Tuy nhiên, cần kiểm tra Vmp khi nhiệt độ tấm tăng để bảo đảm chuỗi không xuống quá gần giới hạn thấp của MPPT.

Phương án hai chuỗi song song vào một MPPT

Hai chuỗi năm tấm ghép song song sẽ có:

• Vmp khoảng 205 V

• Imp tổng khoảng 24,4 A

• Isc tổng khoảng 26 A

MPPT chỉ chịu dòng tối đa 16 A nên cấu hình này không đạt yêu cầu.

Ví dụ cho thấy tổng công suất dàn pin phù hợp không có nghĩa mọi cách đấu chuỗi đều phù hợp.

Kiểm tra phía AC

Inverter có dòng AC tối đa 23 A. Khi đọc sơ đồ cần kiểm tra:

• Tiết diện dây có chịu được dòng không

• Aptomat có phù hợp với dòng cực đại không

• Khả năng cắt của aptomat

• Chiều dài dây và sụt áp

• Điểm đấu vào tủ tổng

• SPD AC

• Tiếp địa

• Vị trí smart meter

Không thể kết luận chỉ bằng việc nhìn thấy một aptomat 25 A trên sơ đồ. Thông số dây, môi trường lắp đặt và khả năng cắt cũng phải phù hợp.

Những lỗi đấu nối thường gặp ngoài thực tế

Đấu ngược cực DC

Đảo PV và PV− có thể khiến inverter không khởi động, báo lỗi hoặc làm hư hỏng đầu vào trong trường hợp bảo vệ không phù hợp.

Cần đo cực tính từng chuỗi trước khi kết nối, không chỉ dựa vào màu dây.

Quá áp chuỗi pin

Lỗi xảy ra khi số tấm nối tiếp quá nhiều hoặc không hiệu chỉnh Voc theo nhiệt độ thấp. Inverter có thể báo lỗi hoặc chịu điện áp vượt giới hạn.

Cách phòng tránh là tính Voc cực đại theo điều kiện địa phương trước khi chốt số tấm trên chuỗi.

Quá dòng MPPT

Lỗi thường xuất hiện khi ghép nhiều chuỗi song song vào một MPPT. Điện áp vẫn đúng nhưng tổng dòng vượt giới hạn đầu vào.

Phải kiểm tra cả dòng vận hành và dòng ngắn mạch tối đa.

Đầu nối DC không tương thích

Hai đầu nối nhìn giống nhau chưa chắc tương thích hoàn toàn. Ghép đầu nối khác loại hoặc bấm cos không đúng dụng cụ có thể làm tăng điện trở tiếp xúc, phát nhiệt và tạo hồ quang.

Dây DC chạm mái

Cáp nằm trên bề mặt nóng, cạnh sắc hoặc vùng đọng nước dễ bị lão hóa lớp cách điện. Dây cần được cố định, nâng khỏi mái và bảo vệ tại các vị trí có nguy cơ cọ xát.

Dây AC quá nhỏ hoặc quá dài

Dây AC không phù hợp làm tăng chênh lệch điện áp giữa inverter và điểm đấu nối, khiến inverter thường xuyên báo quá áp khi phát công suất cao.

CT lắp ngược hoặc chéo pha

Đây là nguyên nhân phổ biến khiến dữ liệu nhập, xuất bị đảo và zero export hoạt động sai.

SPD có nhưng tiếp địa không hiệu quả

SPD được lắp trên sơ đồ nhưng dây PE quá dài, đi vòng hoặc hệ thống tiếp địa không đạt sẽ làm giảm đáng kể hiệu quả bảo vệ.

Đấu sai trung tính và tiếp địa

N và PE có chức năng khác nhau. Việc liên kết tùy tiện có thể tạo dòng rò, làm thiết bị bảo vệ tác động hoặc gây điện áp chạm nguy hiểm.

Nhầm hệ hòa lưới với hệ backup

Inverter hòa lưới thông thường ngừng phát khi mất điện lưới. Muốn duy trì tải cần có inverter hỗ trợ backup, bộ lưu trữ, thiết bị chuyển mạch và mạch tải ưu tiên được thiết kế riêng.

Checklist kiểm tra sơ đồ trước khi nghiệm thu

Kiểm tra dàn pin và chuỗi PV

• Đúng số lượng tấm trên từng chuỗi

• Đúng model module

• Voc cực đại không vượt giới hạn inverter

• Vmp nằm trong dải MPPT

• Dòng MPPT không vượt giới hạn

• Các chuỗi chung MPPT có đặc tính tương đồng

• Cực tính được đánh dấu rõ

• Đầu nối đúng chủng loại

• Cáp được cố định an toàn

Kiểm tra bảo vệ DC

• Có thiết bị cách ly DC phù hợp

• Cầu chì hoặc aptomat đúng định mức

• SPD phù hợp điện áp hệ thống

• Dây nối SPD ngắn

• Tủ có cấp bảo vệ phù hợp

• Có nhãn cảnh báo nguồn DC

• Có điểm tiếp địa rõ ràng

Kiểm tra inverter

• Đúng công suất và số pha

• Đúng số lượng MPPT

• Đúng giới hạn điện áp và dòng

• Có khoảng thông gió

• Không lắp tại vị trí dễ ngập nước

• Cấu hình đúng chế độ vận hành

• Hệ thống giám sát hoạt động

• Có hồ sơ thông số cài đặt

Kiểm tra phía AC

• Dây AC đúng tiết diện

• Aptomat phù hợp

• Khả năng cắt đáp ứng yêu cầu

• SPD AC được đấu đúng

• N và PE được xử lý đúng

• Điểm đấu vào tủ tổng rõ ràng

• Thanh cái đủ khả năng chịu dòng

• Có nhãn cảnh báo nguồn điện kép

Kiểm tra smart meter và CT

• Meter đặt đúng điểm kết nối

• CT đúng chiều

• CT đúng pha

• Tỷ số CT được cấu hình đúng

• Đường truyền dữ liệu ổn định

• Zero export được thử ở nhiều mức tải

• Có phương án khi mất kết nối meter

Kiểm tra tiếp địa

• Khung pin được liên kết đẳng thế

• Vỏ inverter nối PE

• Tủ DC và AC nối PE

• SPD nối về thanh tiếp địa

• Dây PE liên tục

• Có kết quả đo kiểm

• Không liên kết N và PE tùy tiện

Kiểm tra vận hành

• Đo Voc từng chuỗi

• Xác nhận cực tính

• So sánh dòng giữa các chuỗi

• Kiểm tra điện áp AC khi phát công suất cao

• Kiểm tra chiều nhập và xuất lưới

• Mô phỏng mất kết nối meter

• Kiểm tra phản ứng khi mất điện lưới

• Kiểm tra đầu nối bằng camera nhiệt nếu có điều kiện

Sơ đồ đấu nối điện mặt trời hòa lưới chỉ thực sự có giá trị khi thể hiện được cả cấu trúc thiết bị lẫn giới hạn vận hành. Khi đọc sơ đồ, cần theo dõi tuần tự từ tấm pin, chuỗi PV, bảo vệ DC, MPPT, inverter, bảo vệ AC, tủ điện tổng, smart meter, công tơ và lưới điện.

Một sơ đồ đạt yêu cầu phải giúp người đọc xác định được điện áp, dòng điện, vị trí bảo vệ, điểm cách ly, đường tiếp địa và phản ứng của hệ thống trong các trạng thái như quá áp, mất lưới hoặc mất kết nối meter. Đây là cơ sở để hạn chế lỗi thi công, bảo vệ thiết bị và bảo đảm hệ thống vận hành ổn định trong thời gian dài.
