FCU điều hòa là gì?

Vì vậy, FCU không phải một máy điều hòa độc lập có máy nén riêng. Thiết bị này là một mắt xích đầu cuối của hệ HVAC trung tâm và cần phối hợp với đường ống nước, bơm tuần hoàn, van điều khiển cùng nguồn tạo nước lạnh hoặc nước nóng.

Khi so sánh với “dàn lạnh thông thường”, cần hiểu đối tượng ở đây là loại dàn lạnh sử dụng môi chất lạnh và kết nối với dàn nóng như các hệ điều hòa split hoặc multi-split phổ biến. Hai thiết bị có thể cùng đảm nhiệm việc xử lý không khí trong phòng và có hình thức lắp đặt tương tự, nhưng cách nhận nguồn lạnh và cấu trúc hệ thống phía sau hoàn toàn khác nhau.

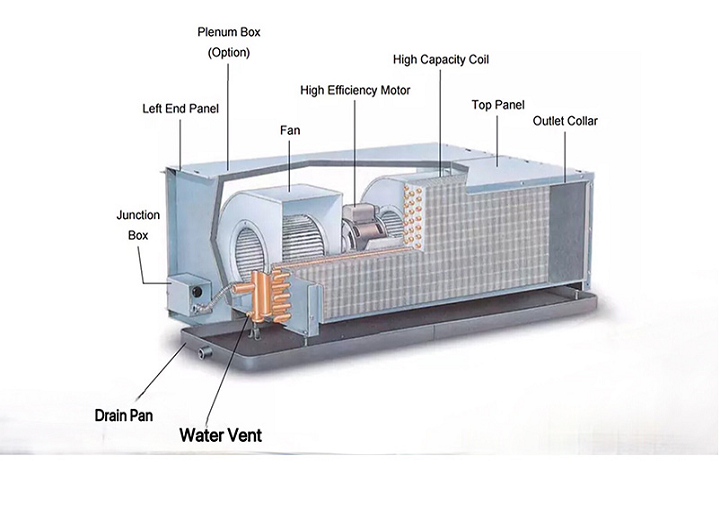

Cấu tạo của FCU điều hòa

Một FCU điển hình được hình thành từ các bộ phận chính phục vụ hai nhiệm vụ: trao đổi nhiệt và luân chuyển không khí.

Quạt

Quạt tạo dòng không khí cưỡng bức qua thiết bị. Không khí trong phòng được hút vào FCU, đi qua bộ lọc và dàn coil trước khi được thổi trở lại không gian sử dụng.

Tốc độ quạt có thể được điều chỉnh tùy cấu hình điều khiển để thay đổi lưu lượng gió và đáp ứng nhu cầu nhiệt của khu vực.

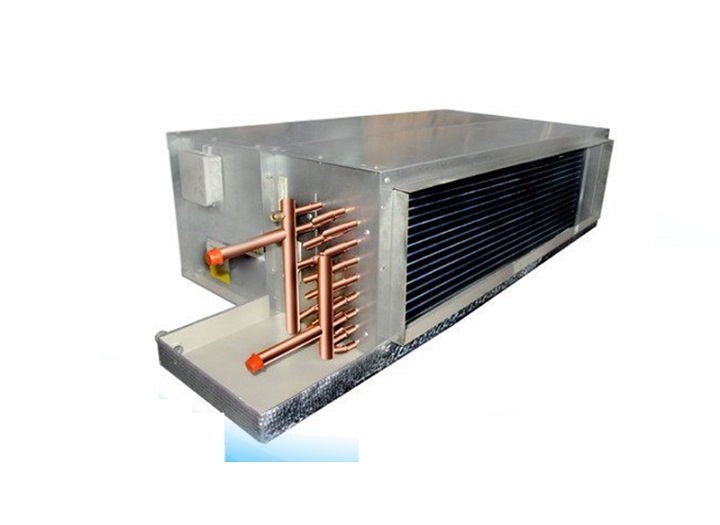

Dàn coil trao đổi nhiệt

Coil là bộ phận trực tiếp thực hiện trao đổi nhiệt giữa nước và không khí. Nước lạnh hoặc nước nóng lưu thông bên trong các ống của coil, trong khi không khí được quạt đưa qua bề mặt trao đổi nhiệt.

Khi sử dụng nước lạnh, nhiệt từ không khí được truyền sang nước làm nhiệt độ không khí giảm xuống trước khi quay lại phòng.

Bộ lọc không khí

Bộ lọc giữ lại một phần bụi trong luồng không khí tuần hoàn trước khi không khí đi qua coil. Bộ phận này cần được vệ sinh định kỳ để tránh tình trạng bụi tích tụ làm giảm lưu lượng gió và ảnh hưởng đến hiệu quả vận hành.

Van điều khiển nước

Van điều khiển có nhiệm vụ điều tiết lượng nước đi qua coil theo yêu cầu nhiệt độ. Khi phối hợp với thermostat, cảm biến hoặc hệ thống quản lý tòa nhà, van giúp FCU thay đổi công suất trao đổi nhiệt phù hợp với điều kiện thực tế của từng khu vực.

Vỏ thiết bị và các bộ phận phụ trợ

Vỏ FCU bảo vệ các thành phần bên trong và hỗ trợ hạn chế tiếng ồn trong quá trình vận hành. Tùy kiểu lắp đặt, thiết bị có thể được bố trí âm trần, treo tường hoặc đặt tại vị trí phù hợp với thiết kế của công trình.

FCU điều hòa khác dàn lạnh thông thường thế nào?

Khác biệt quan trọng nhất không nằm ở việc thiết bị có quạt hay có thể thổi khí lạnh hay không. Điểm phân biệt nằm ở phương thức trao đổi nhiệt và hệ thống tạo nguồn lạnh phía sau thiết bị.

Khác nhau về nguồn lạnh

FCU không có máy nén để tự tạo nguồn lạnh tại chính thiết bị. Trong hệ thống FCU sử dụng nước lạnh, Chiller tạo nước lạnh và bơm đưa nước đến các FCU trong công trình.

Ở dàn lạnh thông thường, môi chất lạnh được tuần hoàn trực tiếp giữa dàn nóng và dàn lạnh. Dàn nóng chứa các thành phần chính của chu trình lạnh, trong đó có máy nén, còn dàn lạnh trao đổi nhiệt trực tiếp với môi chất lạnh.

Đây là khác biệt nền tảng dẫn đến hầu hết những khác biệt còn lại về đường ống, thiết kế và vận hành.

Khác nhau về cấu trúc hệ thống

Một FCU không thể được xem như thiết bị độc lập chỉ cần cấp điện là vận hành đầy đủ. Để tạo lạnh, thiết bị cần được kết nối với nguồn nước lạnh cùng hệ thống đường ống, bơm tuần hoàn, van và các thành phần điều khiển liên quan.

Dàn lạnh thông thường cũng cần dàn nóng, nhưng hai bộ phận thuộc cùng một hệ thống điều hòa sử dụng môi chất lạnh. Vì vậy, cấu trúc của một hệ split phục vụ một không gian thường gọn hơn so với toàn bộ hệ Chiller – đường ống nước – FCU của một công trình lớn.

Khác nhau về cách trao đổi nhiệt

Ở FCU, quá trình trao đổi nhiệt diễn ra theo hai bước chính: hệ thống trung tâm tạo nước lạnh, sau đó nước lạnh đi qua coil của FCU để làm mát không khí.

Ở dàn lạnh thông thường, môi chất lạnh trong hệ thống đi trực tiếp qua dàn trao đổi nhiệt của dàn lạnh. Không khí trong phòng được quạt đưa qua dàn này và được làm lạnh trước khi thổi trở lại phòng.

Do đó, mặc dù cả hai đều có thể tạo ra luồng không khí mát tại khu vực sử dụng, cơ chế cung cấp năng lượng lạnh cho thiết bị không giống nhau.

Khác nhau về khả năng điều khiển trong công trình

FCU thường được bố trí theo từng khu vực hoặc từng phòng. Mỗi thiết bị có thể phối hợp với thermostat, van điều khiển và hệ thống quản lý tòa nhà để kiểm soát hoạt động của khu vực tương ứng.

Dàn lạnh thông thường cũng cho phép điều chỉnh nhiệt độ riêng tại khu vực mà nó phục vụ, nhưng phương thức điều khiển gắn với cấu trúc của hệ điều hòa và dàn nóng tương ứng.

Vì thế, điểm cần phân biệt không đơn thuần là “FCU điều khiển được từng phòng còn dàn lạnh thì không”, mà là FCU được thiết kế để hoạt động như thiết bị đầu cuối trong một hệ thống HVAC trung tâm.

Khác nhau về yêu cầu lắp đặt và bảo trì

FCU kéo theo các hạng mục liên quan đến đường ống nước, van, thoát nước ngưng, bơm và nguồn nước lạnh trung tâm. Việc thiết kế và bảo trì vì vậy phải xem xét cả thiết bị tại phòng lẫn hệ thống chung.

Các công việc bảo trì tại FCU thường bao gồm:

• Vệ sinh bộ lọc không khí

• Kiểm tra và vệ sinh coil

• Kiểm tra quạt và motor

• Kiểm tra van điều khiển

• Kiểm tra đường thoát nước ngưng

• Kiểm tra dấu hiệu rò rỉ tại hệ thống nước

Với dàn lạnh thông thường, công tác bảo trì tập trung vào dàn lạnh, dàn nóng, đường ống môi chất và hệ thống thoát nước ngưng. Hai loại vì thế đòi hỏi cách tiếp cận kỹ thuật khác nhau.

Vì sao FCU thường dùng trong hệ điều hòa trung tâm?

Cấu trúc sử dụng nước lạnh cho phép nhiều FCU cùng nhận nguồn lạnh từ một hệ thống Chiller trung tâm. Mỗi FCU có thể phục vụ một khu vực riêng, trong khi nguồn tạo lạnh được tập trung ở cấp hệ thống.

Cách tổ chức này phù hợp với những công trình có nhiều không gian cần xử lý nhiệt như tòa nhà văn phòng, khách sạn hoặc trung tâm thương mại. Thiết bị tại từng khu vực không cần một dàn nóng riêng tương ứng như cấu hình điều hòa split độc lập.

Tuy nhiên, điều đó không có nghĩa FCU luôn phù hợp hoặc luôn tiết kiệm hơn dàn lạnh thông thường. Hiệu quả của FCU phụ thuộc vào thiết kế và vận hành của toàn bộ hệ Chiller, bơm, đường ống và hệ thống điều khiển. Với quy mô nhỏ, việc xây dựng cả hệ nước lạnh trung tâm chỉ để sử dụng một số FCU có thể làm hệ thống trở nên phức tạp không cần thiết.

Những điểm dễ nhầm khi phân biệt FCU và dàn lạnh

FCU không đồng nghĩa với mọi loại dàn lạnh

FCU có thể được gọi là một thiết bị đầu cuối làm lạnh không khí, nhưng về kỹ thuật không nên đánh đồng nó với dàn lạnh sử dụng môi chất lạnh. Việc xác định thiết bị cần dựa vào loại môi chất đi qua coil và cấu trúc hệ thống mà thiết bị kết nối.

Hình thức lắp đặt không quyết định thiết bị có phải FCU

Một thiết bị âm trần hoặc treo tường chưa chắc là FCU. Cả FCU và dàn lạnh thông thường đều có thể có nhiều kiểu bố trí khác nhau. Hình dáng bên ngoài vì thế không phải tiêu chí đáng tin cậy để phân biệt.

FCU vẫn cần một hệ thống tạo nguồn lạnh

Việc FCU không có máy nén riêng không có nghĩa hệ thống không cần thiết bị tạo lạnh. Nguồn lạnh được chuyển sang cấp trung tâm, chẳng hạn Chiller, rồi phân phối đến FCU bằng nước.

FCU không mặc định tự cung cấp khí tươi

Chức năng chính của FCU là xử lý không khí qua quạt và coil. Trong một công trình, FCU có thể được phối hợp với hệ thống thông gió hoặc đường cấp khí tươi theo thiết kế, nhưng không nên hiểu rằng mọi FCU đều tự có chức năng đưa không khí ngoài trời vào phòng.

FCU và dàn lạnh thông thường đều có thể làm mát không khí tại khu vực sử dụng, nhưng chúng thuộc hai cách tổ chức hệ thống khác nhau. FCU thường dùng nước lạnh từ hệ thống trung tâm đi qua coil, còn dàn lạnh thông thường sử dụng môi chất lạnh trong mạch kết nối với dàn nóng. Vì khác nguồn lạnh nên FCU kéo theo hệ thống Chiller, bơm, đường ống nước và van điều khiển, trong khi dàn lạnh thông thường gắn với dàn nóng và mạch môi chất lạnh. Đây là điểm cốt lõi cần xác định khi phân biệt hai loại thiết bị và đánh giá chúng trong một hệ thống điều hòa.
